Учебное пособие по дизайну станка: простой 3-осевой фрезерный станок

Это учебное пособие проведет вас через проектирование простого 3-осевого фрезерного станка. Начнем учебный пример с открытия файла .md, который уже содержит все тела, представляющие станок. Это учебное пособие дает вам инструкции, которые помогут установить связи между различными телами. Вы пройдете через задание связей перемещения, родитель/потомок и верхней поверхности стола.

Задание перемещений

Сначала откройте 3axFerarriMachine Notcomplete.md из Examples\Machine Design\Mill\3-Axis.

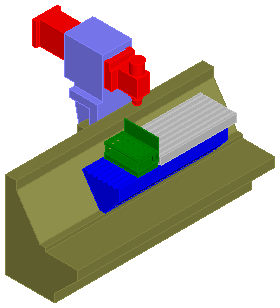

Давайте установим, как двигается станок. Первый элемент - это пиноль. Эта пиноль представлена как отдельное тело в файле детали. Вы можете увидеть пиноль (quill) в Виде детали и в графическом окне (здесь показана красным):

Выберите вкладку «Дизайн станка» > панель «Передвижение» > «Движение».
Появится диалог Задать движение:
Для тела выберите quill, а в разделе Пиноль инструмента выберите Перемещение +dY.
Нажмите на кнопку Применить, чтобы сохранить настройки для этого тела.
Для следующего тела выберите z_slide, а в разделе Пиноль инструмента выберите Перемещение +dZ.
Нажмите на кнопку Применить, чтобы сохранить настройки для этого тела.
Для следующего тела выберите х_slide, а в разделе Стол выберите Перемещение -dХ.
Нажмите на кнопку Применить, чтобы сохранить настройки для этого тела.
Нажмите OK, чтобы закрыть диалог.

Определение отношений 'родитель-потомок'

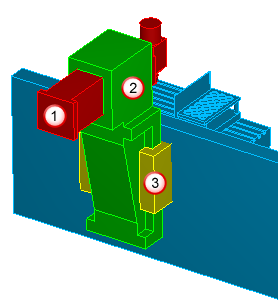

Затем мы должны определить несколько отношений родитель-потомок между различными телами. Картинка ниже показывает первый набор отношений родитель-потомок, который нужно задать. Станок - родитель тела column_base, которое в свою очередь является родителем тела z_slide, являющимся родителем тела quill. Если тело column_base перемещается, то телу z_slide необходимо перемещаться вместе с ним, а если z_slide перемещается, то телу quill необходимо также двигаться вместе с ним.

quill

z_slide

column_base

Выберите вкладку «Дизайн станка» > панель «Конфигурация» > «Отношения "родитель — потомок"».
Откроется диалог Отношения 'родитель-потомок'.
Для родитель/тело1 выберите machine, а для потомок/тело2 выберите column_base. Это устанавливает, что тело machine является родителем тела column_base.
Нажмите на кнопку Применить, чтобы сохранить отношение.
Повторите шаги 2 и 3, чтобы задать следующее:
1. column_base - родитель тела z_slide
2. z_slide - родитель тела quill
3. machine - родитель тела base
4. base - родитель тела x_slide
5. x_slide - родитель тела top_table
6. x_slide - родитель тела tool_storage
Иерархия станка должна выглядеть следующим образом:
Нажмите OK, чтобы закрыть диалог.

Определение точки привязки заготовки

Далее мы должны определить верхнюю поверхность стола так, чтобы сообщить FeatureCAM, куда положить заготовку всякий раз, когда станок используется в симуляции.

Выберите вкладку «Главная» > панель «Создать» > «ЛСК».
Появится диалог ЛСК.
Нажмите на кнопку Новый.
Появится диалог Новая ЛСК.
В диалоге Новая ЛСК:
1. Для Имени введите UCS2.
2. Выберите опцию Создать по ЛСК.
3. Выберите ЛСК STOCK.
4. Нажмите на кнопку OK, чтобы закрыть диалог Новая ЛСК.
В диалоге ЛСК убедитесь, что выбрана UCS2 в качестве Текущей ЛСК, и нажмите на кнопку Перенести.
Появится диалог Перенести.

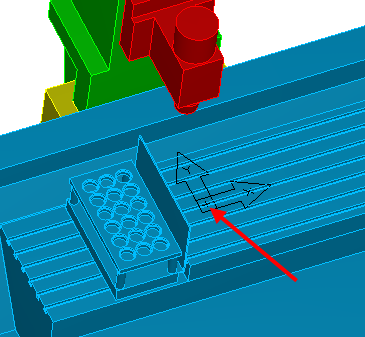

В разделе Перенести вдоль оси введите 100 для оси Z. Это переносит её на верхнюю поверхность стола, как показано ниже.
Нажмите на кнопку ОК, чтобы сохранить настройки и закрыть диалог.
Нажмите на кнопку Закрыть, чтобы закрыть диалог ЛСК.
Выберите вкладку «Дизайн станка» > панель «Конфигурация» > «Верхняя поверхность стола».
Появится диалог Верхняя поверхность стола.
В диалоге Верхняя поверхность стола:
1. Выберите top_table в качестве тела.
2. Выберите опцию Существующая ЛСК.
3. Выберите UCS2 в меню Существующая ЛСК.
4. Нажмите на кнопку ОК, чтобы сохранить настройки и закрыть диалог.

Задайте точку привязки шпинделя

Далее мы должны определить место, где будут сопрягаться шпиндель и пиноль.

Выберите вкладку «Главная» > панель «Создать» > «ЛСК».
Появится диалог ЛСК.
Нажмите на кнопку Новый.
Появится диалог Новая ЛСК.
В диалоге Новая ЛСК:
1. Для Имени введите UCS3.
2. Выберите опцию Создать и открыть Мастер базирования.
3. Нажмите на кнопку ОК.
  Откроется мастер Базировать ЛСК.
Выберите Поверхность вращения и нажмите на кнопку Далее.

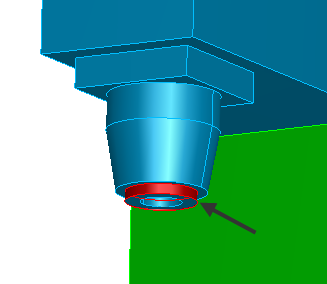

Для поверхности выберите или укажите face_31 тела quill (показано ниже).
Нажмите на кнопку Готово, чтобы сохранить и закрыть мастер.
Нажмите на кнопку Закрыть, чтобы закрыть диалог ЛСК.
Эта новая ЛСК является точкой сопряжения для шпинделя.
Выберите вкладку «Дизайн станка» > панель «Инструменты» > «Добавить положение инструмента».
Откроется диалог Добавить положение инструмента.
В диалоге Добавить положение инструмента:
1. Выберите вкладку Добавить положение инструмента.
2. Для тела выберите quill.
3. Выберите опцию Существующая ЛСК.
4. Выберите UCS3 в меню Существующая ЛСК.
5. Нажмите на кнопку ОК, чтобы сохранить настройки и закрыть диалог.

Сохранение нового станка

Сохраните станок в новом файле.

Выберите «Файл» > «Сохранить как».
Сохраните этот файл под новым именем, чтобы файл примера не был заменен и можно было снова использовать его в будущем.

Использование нового станка

Чтобы использовать новый станок:

Откройте файл .fm.
Выберите вкладку «Главная» > панель «Программирование детали» > «Установы».
Появится диалог Установы.
Выберите Установ, который нужно симулировать, и нажмите на кнопку Изменить.
Прим.: Для файлов, в которых симулируется несколько установов, таких как детали с поворотом или токарно/фрезерные детали, нужно ассоциировать файл станка с первым установом детали.
Жмите на кнопку Далее до тех пор, пока не дойдете до страницы Установ - Информация о симуляции.
Измените смещение, как нужно. Обычно, если нулевая точка программы расположена сверху детали, то смещение будет отрицательным по Z.
Выберите Всегда использовать этот и пройдите к месту хранения файла с новым дизайном станка.
Нажмите на кнопку Готово, чтобы сохранить настройки и закрыть мастер.
Выберите режим Симуляция станка на панели инструментов Симуляция и нажмите Пуск.
