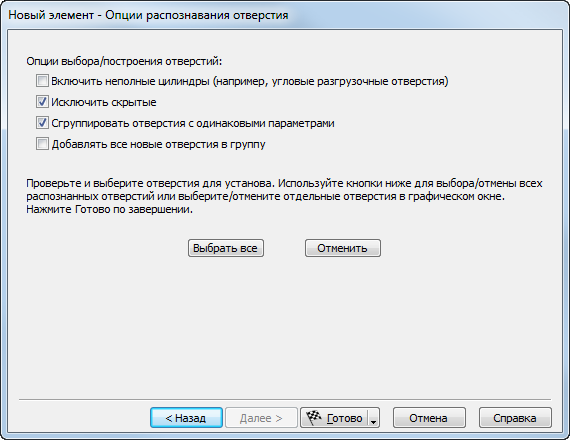

Эта страница позволяет вам управлять процессом распознавания элементов и выбирать, какие из распознанных отверстий оставлять. Для завершения этой страницы:
- При необходимости выберите Включить неполные цилиндры.
- Если требуется распознать только отверстия с поперечным сечением в 360
, отключите параметр Включить неполные цилиндры. Эта опция обычно распознает все отверстия в модели.
- Неполные отверстия распознаются как части цилиндров. Сюда входят отверстия, которые были частично отрезаны, или угловые карманы. Например:
Если требуется, чтобы отверстия из таких поверхностей распознавались, выберите Включить неполные цилиндры.
- Если требуется распознать только отверстия с поперечным сечением в 360
- Следующий параметр определяет, хотите ли вы игнорировать глухие отверстия, которые лежат по другую сторону детали. Выберите Исключить скрытые, чтобы включить эту опцию.
- Вы также можете создавать массивы и/или группы.
- Если распознаются отверстия с идентичными размерами и вы хотите создать массивы для этих отверстий, выберите Сгруппировать отверстия с одинаковыми параметрами. Создав массив, можно позднее редактировать его весь в одном диалоге.
- Если вы хотите создать группу из всех отверстий, выберите Добавлять все новые отверстия в группу.
- Все распознаваемые отверстия выделяются толстыми линиями. Вы должны выбрать, какие из этих отверстий вы бы хотели оставить.
- Если вы хотите оставить все распознанные отверстия, нажмите Выбрать все и Готово.
- Если вам нужны только некоторые из распознанных отверстий, выберите их в графическом окне и нажмите Готово.
Прим.: Эта опция возможна только в случае, если модель детали - твердотельная модель.
