Простые торцевые канавки, также известные как канавки фрезерования, предлагают однопроходный подвод для фрезерования канавки. Простые торцевые канавки обрабатываются с помощью горизонтального прохода инструментом, диаметр которого соответствует ширине канавки.
Точки врезания и параметры наклонного врезания для простых канавок игнорируются.
Для простой канавки FeatureCAM использует следующий процесс.
- Определяет, какой инструмент использовать на основании ширины канавки. Это то же самое, что и для обычной канавки, за исключением того, что диаметр инструмента должен равняться ширине канавки. Вы можете заменить автоматически выбранный инструмент.
- Использует подачи и скорости для обработки паза на основании обрабатываемого материала. Это то же самое, что и для обычной канавки, за исключением того, что используются скорости и подачи для обработки паза.
- Генерирует один проход, по возможности, в несколько шагов по Z в зависимости от глубины канавки. Черновая и чистовая обработка выполняются за один проход. В дереве показана только одна операция, она называется Паз. Критичными аспектами являются следующие.
- Попадание на глубину — инструмент должен попасть на глубину. Это завершается врезанием.
- Направление резания — Оно может контролироваться на странице Стратегия.
- Горизонтальный шаг — Недоступен для этого типа элемента. Диаметр инструмента должен быть равен ширине канавки.
- Чистовой припуск — Недоступен для этого типа элемента. Диаметр инструмента должен быть равен ширине канавки.
Прим.: Простые торцевые 3D канавки аппроксимируются линиями и дугами, если дуги лежат в плоскостях XY, YZ или XZ.

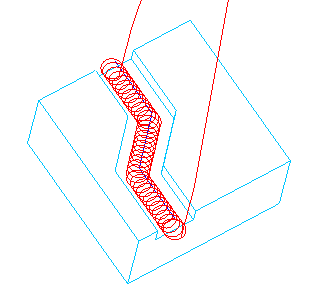

Совет: Для простых канавок существует возможность использования трохоидальной траектории. Вместо простого прорезания инструмент использует несколько окружностей для удаления материала, как показано ниже. Эта траектория сокращает нагрузку на инструмент.
