Можно симулировать державки для обтачивания, что позволяет выполнять операции точения и растачивания на фрезерных станках.

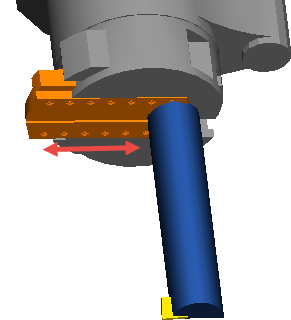

Например, на картинке ниже деталь обрабатывается инструментом, который вращается вокруг заготовки.
Чтобы изменить файл дизайна станка для поддержки державок для обтачивания:
- Убедитесь, что в диалоговом окне Опции дизайна станка выбран параметр Дизайн станка > Интерфейс точения/фрезерования, и выберите Поддерживает специальные токарные головки.
- Создайте или импортируйте тела, представляющие из себя державку для обтачивания и пластину, которая движется по U-оси и удерживает токарный резец.
- Используйте диалог Отношения 'родитель-потомок', чтобы сделать тело U-пластины потомком тела державки для обтачивания.
- Используйте диалог Задать движение, чтобы разрешить телу U-пластины перемещаться по +delta X.
- Создайте ЛСК на теле U-пластины, чтобы разместить инструмент.
- С помощью диалога Инструментальный блок сделайте тело державки для обтачивания инструментальным блоком и создайте положение инструмента на этом инструментальном блоке, используя ЛСК, созданную на теле U-пластины.
- Чтобы использовать инструменты, которые режут с противоположных сторон детали, создайте вторую ЛСК для положения инструмента, которая направлена в противоположную сторону от ЛСК другого положения инструмента, в диалоге Инструментальный блок.
