Пример каплевидного подвода

Этот пример показывает, как создать чистовую траекторию с каплевидным подводом и изменить начальную и конечную точки.

Чтобы использовать чистовую траекторию с каплевидным подводом для обработки элемента Выступ:

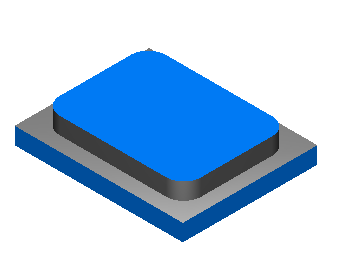

1. Создайте элемент «Выступ».



2. Активируйте чистовую траекторию с каплевидным подводом:
   1. В диалоге Свойства выступа на вкладке Стратегия нажмите Каплевидный.

      Откроется диалог Опции чистового каплевидного подвода.

   2. Выберите Каплевидный подвод, чтобы чистовой проход начинался и заканчивался в одной и той же точке.
   3. Задайте Радиус дуги и Угол дуги, затем нажмите OK, чтобы закрыть диалог.
   4. Нажмите OK, чтобы закрыть диалог Свойства выступа.
3. Запустите 2D симуляцию.

   Чтобы выполнить чистовой проход Выступа, инструмент:

   1. начинает резание в верхнем правом углу детали и обрабатывает элемент;



   2. возвращается в начальную точку.



Деталь обработана, но можно отредактировать траекторию. Например, вам может понадобиться, чтобы инструмент начинал резание на прямой кромке, а не в углу.

Чтобы изменить начальную и конечную точки траектории:

1. Создайте точку рядом с любой кромкой элемента.



2. В диалоге Свойства выступа на вкладке Врезание задайте Начальную точку как положение только что созданной точки.
3. Запустите 2D симуляцию:



   Положение точки на кривой используется для размещения начальной точки, а расстояние точки от границы элемента игнорируется.
