Можно использовать кривую, чтобы задать несколько Точек врезания или Начальных точек для операции.
Чтобы задать несколько точек врезания или начальных точек:
- Создайте линии с конечными точками в местах, которые нужно использовать как точки врезания или начальные точки.
- Объедините линии в кривую.

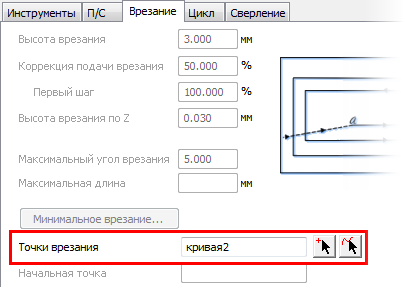

- В диалоге Свойства элемента на вкладке Врезание выберите кривую как атрибут Точки врезания или Начальная точка, например:
Пример:
Это один элемент Паз, созданный из нескольких кривых:
Точки предварительного сверления задаются FeatureCAM на кромках пазов.
Чтобы изменить положение предварительного сверления для всех пазов, создайте кривую, которая касается центра каждого паза, и выберите эту кривую как опцию Точки врезания на вкладке Врезание диалога Свойства элемента.
Теперь инструмент предварительно всверливается в центр каждого паза, а не в кромку:
