Для документа обработки без поворота, обработка боком фрезы ограничивается вертикальной осью инструмента.
Ориентация поверхностей очень важна при обработке боком фрезы. Траектории генерируются на внешней стороне поверхностей, то есть на стороне положительной нормали поверхности. Отдельные поверхности не разворачиваются автоматически (так как FeatureCAM не знает, какую сторону нужно обрабатывать), тогда как торцы твердого тела должны иметь нормали, направленные наружу. В большинстве случаев обработки боком фрезы отдельных поверхностей вы должны задавать сторону обработки вручную.
Обработка боком фрезы выполняет любую попытку обработать поверхности детали, даже когда эти поверхности могут быть не полностью развертывающимися или идущими по двум направляющим. Это может приводить к траекториям с многочисленными отводами и резанием в непредусмотренных областях. По этой причине рекомендуется включать в поверхности элемента только поверхности по двум направляющим. Вы можете включить другие, неразвертывающиеся поверхности в качестве контрольных поверхностей.
Обработка боком фрезы лучше всего работает с поверхностями по двум направляющим, где правильно работает параметризация поверхностей.

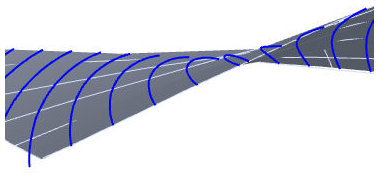

Хотя эта поверхность является развертывающейся поверхностью по двум направляющим, изолинии искривлены. Это может привести к созданию странных траекторий, так как FeatureCAM пытается сохранять всю сторону инструмента в контакте с поверхностью. Иными словами, ось инструмента может радикально меняться.

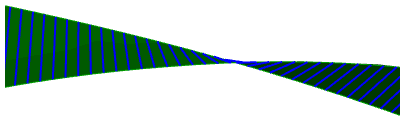

Следующая параметризация создает траектории, которые ближе к ожидаемым результатам:
