Обработка боком фрезы вычисляет траектории, которые режутся боковой стороной инструмента, и работает только на развертывающихся поверхностях, так как инструмент должен находиться в контакте с поверхностью на всей глубине резания.
Чтобы инструмент мог выполнять обработку боком фрезы, он должен иметь возможность контактировать с поверхностью во всех точках вдоль режущей кромки инструмента. Для неразвертывающихся поверхностей FeatureCAM всегда оставляет материал или создает фрагментированные траектории (вместо зарезания). Это означает, что вам нужно тщательно изучить детали пред тем, как пытаться выполнить их обработку боком фрезы. Возможно, поворот детали (резание сбоку, а не сверху аэродинамической лопатки) может дать нужный результат.
Обработка боком фрезы выполняет все попытки обработать выбранные поверхности, но следует учитывать, что придется выполнить больше команд, включая команды с различными опциями для обработки боком фрезы, для получения наилучшего результата.
Можно приблизительно определить, является ли поверхность развертывающейся и идущей по двум направляющим, выполнив закраску и отобразив каркас в FeatureCAM. Затем вы можете ориентировать вид вниз по вектору ожидаемой оси инструмента.
Если верхняя кромка поверхности и нижняя кромка поверхности параллельны во всех точках на обеих кромках, и не видны никакие закрашенные элементы, то поверхность ориентировочно развертывающаяся и идет по двум направляющим.

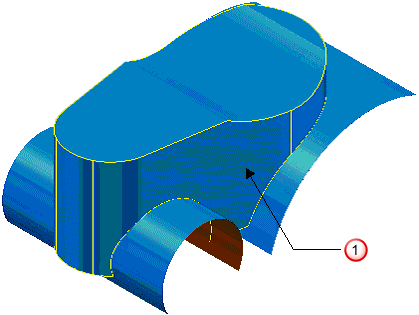

Выбранная поверхность
Используйте вкладку Управляющая поверхность, чтобы определить, как выполняется обработка боком фрезы:

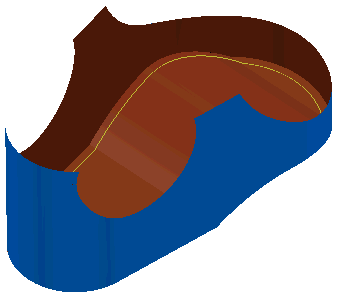

- внутри:

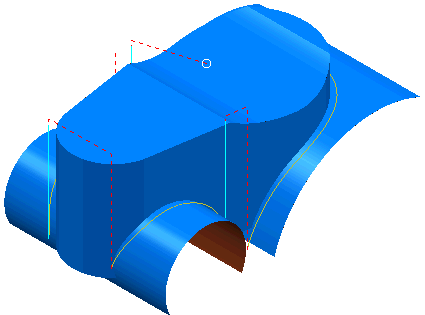

- или снаружи поверхности:
На вкладкеФрезерование можно задать указанные ниже параметры.
- Осевое смещение — смещает нижнее положение траектории вдоль оси инструмента.

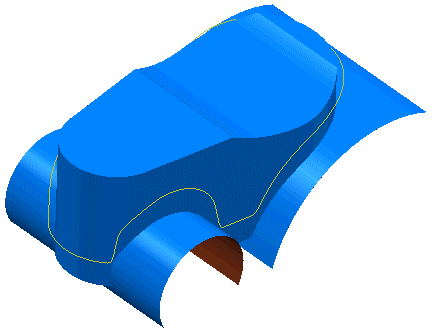

- Остаточный припуск — задает количество материала заготовки, который должен быть оставлен после обработки.

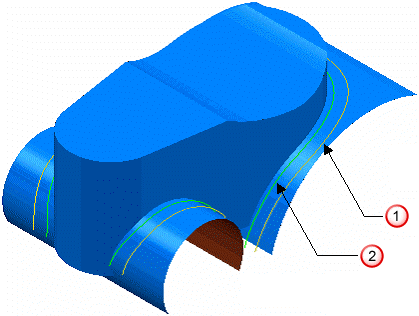

Используется Остаточный припуск

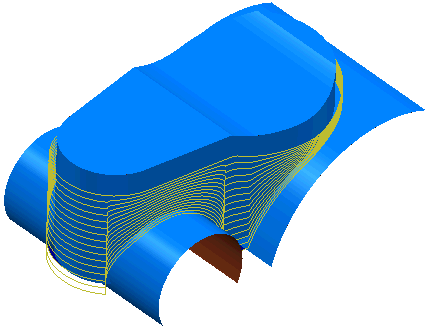

Нет Остаточного припуска
- Многопроходная обработка — Разрешает использование нескольких траекторий с параметром Приращение по Z.
