Прим.: Доступная опция зависит от типа операции.
Тип перехода контролирует тип перемещения перехода, которое вставляется между траекториями. Имеются следующие опции:
- Прямой — инструмент перемещается непосредственно к следующему положению. Инструмент может перемещаться по всем трем осям. Этот рисунок показывает прямой шаг на элементе с прямой поверхностью.
- Дуга — только для черновой обработки по Z. Инструмент пробует соединиться со следующим положением с помощью дуги. (Если это невозможно, то используется дуга и несколько касательных линий). Для черновой обработки по Z применяются только опции Прямой и Дуга.
- Ступенчатый — инструмент перемещается вверх по Z, а затем по Х и Y.

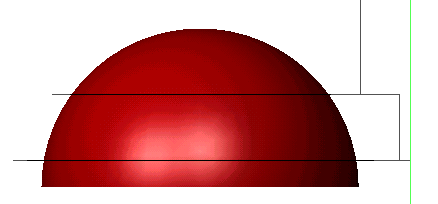

Этот рисунок показывает Ступенчатое перемещение на сферической поверхности.

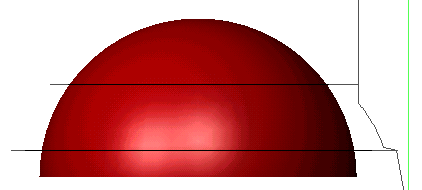

На этом рисунке показан тот же элемент поверхности, который использует Прямой шаг.
- По дуге — инструмент выполняет перемещение по дуге из одной траектории и перемещение по дуге в следующую траекторию. Эти перемещения программируются из линейных перемещений и могут перемещать все три оси. Этот рисунок показывает перемещение по дуге на элементе с прямой поверхностью.
