Это основные требования для оборачивания 4й оси:

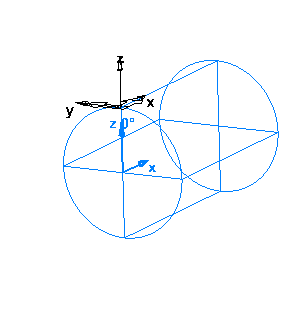

- Используйте заготовку Круглой формы с Осью X или Y. Задайте её на странице Размеры Мастера заготовки или на вкладке Размеры диалога Свойства заготовки.
- Выберите опцию 4 осевое позиционирование на странице Многоосевое позиционирование Мастера заготовки или на вкладке Поворот диалога Свойства заготовки.
- Поворот и оборачивание выполняются вокруг оси заготовки. Чтобы получить полное представление, можно отобразить ось заготовки, выбрав в меню Вид > Показать > Показать ось заготовки. Ось заготовки отображается голубым цветом.
- Все элементы должны быть спроектированы вверх от оси заготовки, например, на внешнем диаметре круглой заготовки. Этого можно добиться, перенеся элемент вверх по оси Z, или создав установ вверху от оси заготовки.
- Выберите опцию Обернуть элемент вокруг оси X для любого элемента, который вы хотите обернуть.
- Используйте постпроцессор 4-осевого поворота из .../Posts/Mill/4-Axis.
