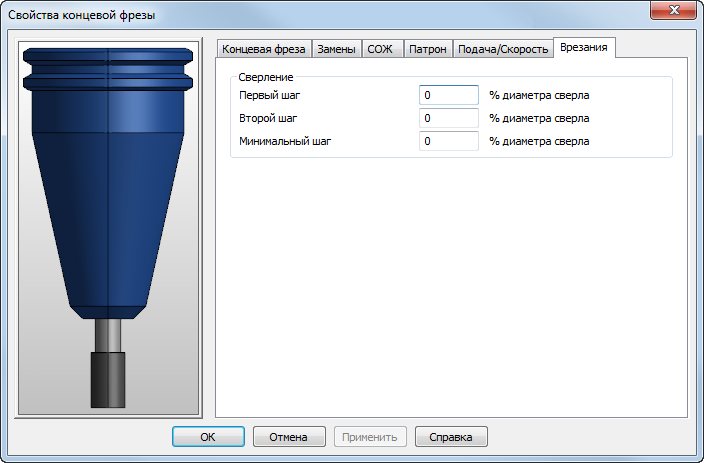

Можно использовать вкладку Врезания, чтобы заменить глубины врезаний для отдельных инструментов. Глобальные значения глубин врезаний задаются на странице Врезания диалогового окна Атрибуты обработки.
Врезания применяются к операциям Глубокое сверление, Отлом стружки и Метчик. FeatureCAM поддерживает четыре стиля врезаний. Эти стили перечислены в постпроцессоре. Три разных атрибута контролируют врезания и используются по-разному, в зависимости от стиля врезаний. FeatureCAM проверяет тип врезаний в текущем загруженном постпроцессоре для повторения стандартных циклов при симуляции траекторий. Задайте эти атрибуты отдельно для операций Сверления и Нарезки резьбы:
- Первый шаг — Это глубина первого шага операции сверления/резьбонарезания, заданный как процент от диаметра инструмента. Если глубина отверстия меньше, чем Первый шаг, то отверстие сверлится за один шаг.
- Второй шаг — Это глубина второго шага операции сверления/резьбонарезания, заданный как процент от диаметра инструмента. Постпроцессор поддерживает перекодировку.
- Минимальный шаг — Это размер минимального шага врезаний, используемый для методов врезания со значением уменьшения или методов врезания с коэффициентом уменьшения.
Для каждого атрибута оставьте значение 0%, чтобы использовать глобальные настройки или введите новое значение, чтобы заменить глобальный параметр.
Например, если диаметр инструмента равен 1", а глубина Первого шага для этого инструмента задана как 80% его диаметра, глубина Первого шага операции будет равна 0.8", несмотря на глобальную глубину Первого шага, заданную в диалоге Атрибуты обработки.
