Диалог Ограничения оси инструмента контролирует угловые ограничения траектории станка, которые ограничивают угол, под которым инструмент может располагаться при резании многоосевой траектории.
Выберите действия при достижении или превышении угловых пределов.
- Удалить траектории — Удаляет траекторию за пределами углового ограничения.
- Оставить инструмент на границе — Сохраняет ось инструмента на ограничении станка при достижении углового ограничения.
Задание угла элевации и угла азимута:
Отображение угла элевации, который представляет собой угол от ортогональной проекции вектора оси инструмента на плоскость XY в направлении положительной оси Z к вектору оси инструмента. Для угла элевации можно задать значение в диапазоне от –90 до 90 градусов.
Отображение угла азимута, который представляет собой угол от положительной оси X в направлении положительной оси Y к ортогональной проекции вектора оси инструмента на плоскость XY. Для угла азимута можно задать значение в диапазоне от 0 до 360 градусов.
Угол элевации — задает для станков угловые пределы выше плоскости азимута; 0 находится в плоскости азимута, 90 находится вдоль оси, перпендикулярной плоскости азимута.
Угол азимута — Задает угловые границы станка в плоскости азимута.
Проецировать на плоскость — Это то же самое, что и установка угла элевации на ноль. Так как угол элевации зафиксирован, обычно это приводит к 4-осевой траектории. Если ось Z заготовки не выровнена с поворотной осью станка, то может быть создана 5-осевая траектория.

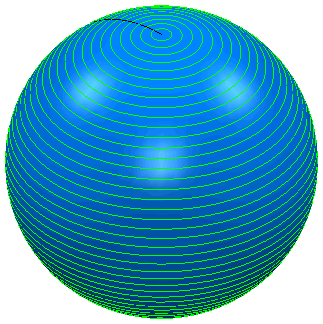

В следующем примере показано, как перенести угловые пределы на станке в пределы Азимут и Элевация. Во всех этих примерах используется сфера с траекторией Изолиния или Проекция поверхности. Если не наложено никаких ограничений оси инструмента, то вы получите следующую траекторию:
