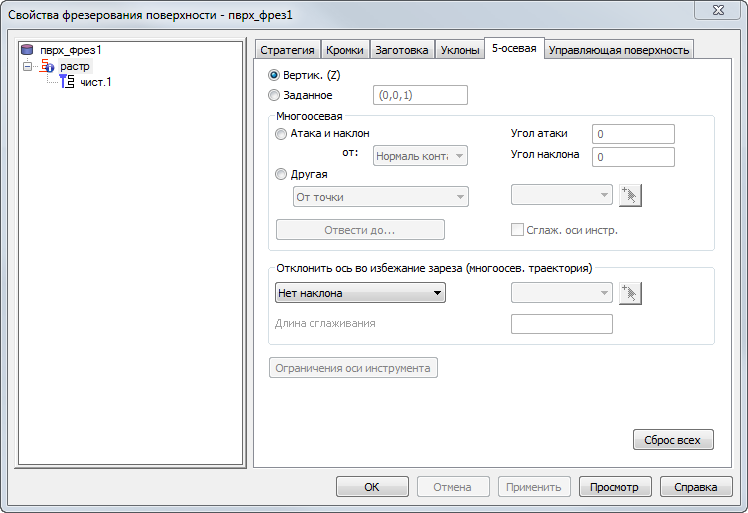

Можно использовать вкладку 5-осевая диалога Свойства фрезерования поверхности, чтобы изменить опции многоосевого позиционирования элемента Обработка поверхности.
Для токарно/фрезерного проекта с постпроцессором с В-осью (.cnc файл) или проекта 5-осевого позиционирования следующие операции фрезерования поверхности имеют вкладку 5-осевая:
|
Растровая чистовая обработка Чистовая обработка по Z-слоям Изолиния 2D спиральная |
3D спиральная Проекция поверхности 5-осевая обрезка Боком фрезы |
Горизонтально+вертикально Угол однопроходный Доработка углов Между 2 кривыми |
Тип стратегии определяет доступные опции.
Эта вкладка позволяет задать три параметра: Ось инструмента, Наклон оси для предотвращения зарезов и Ограничения оси инструмента. Первые два раздела диалога контролируют наклон оси инструмента. Рассматривайте первый раздел, Ось инструмента, как первый уровень наклона инструмента, контролируемый ручным способом. Затем можно добавить дополнительный наклон, чтобы избежать зарезов патроном, используя параметр Наклон оси для предотвращения зарезов.
Ось инструмента позволяет задать ориентацию инструмента. Значение по умолчанию Вертикальный, которое используется для стандартной 3-осевой обработки. Тем не менее, это также может быть непрерывно изменяемая ориентация для так называемой 5-осевой непрерывной обработки.
Вертикальный (Z) — Инструмент остается выровненным с осью Z активного установа, то есть так же, как для нормального 3-осевого фрезерования.
Заданный — Эта опция позволяет задать направление оси инструмента как вектор.
Атака и наклон — Инструмент наклоняется на фиксированный угол относительно направления траектории.
- от — Выберите, откуда измеряется угол атаки и наклона.
- Нормаль контакта — Выберите эту опцию, чтобы измерять атаку и наклон от нормали к поверхности в точке контакта.
- Вертикальное — Выберите эту опцию, чтобы измерять атаку и наклон от направления Z установа.
- Направление движения — Выберите эту опцию, чтобы измерять атаку и наклон от перпендикуляра к направлению движения
- Действующий — Выберите эту опцию, чтобы использовать традиционный стиль атаки и наклона.
- Угол атаки — Наклоняет инструмент вперед или назад вдоль направления движения.
- Угол наклона — Наклоняет инструмент влево или вправо от направления движения.
Прочее

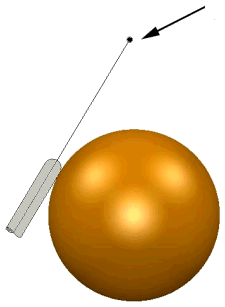

- От точки — Эта опция выравнивает кромку инструмента от фиксированной точки. Угол инструмента постоянно меняется. Кромка инструмента перемещается значительно, в то время как головка станка остается относительно неподвижной.

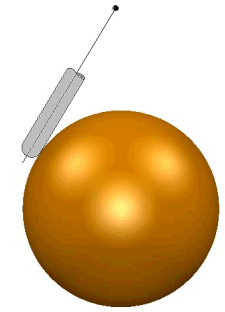

- К точке — Эта опция выравнивает кромку инструмента к точке. Угол инструмента постоянно меняется. Головка станка перемещается значительно, в то время как кромка инструмента остается относительно неподвижной.

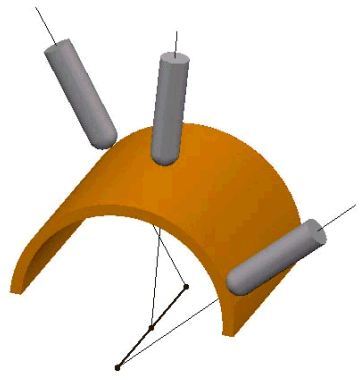

- От линии — Эта опция выравнивает кромку инструмента от фиксированной линии. Угол инструмента постоянно меняется. Кромка инструмента перемещается значительно, в то время как головка станка остается относительно неподвижной.

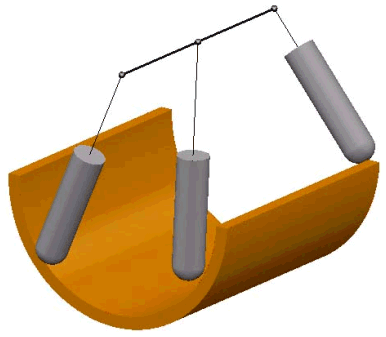

- К линии — Кромка инструмента всегда пытается быть направленной к заданной линии. Угол инструмента постоянно меняется. Головка станка перемещается значительно, в то время как кромка инструмента остается относительно неподвижной.

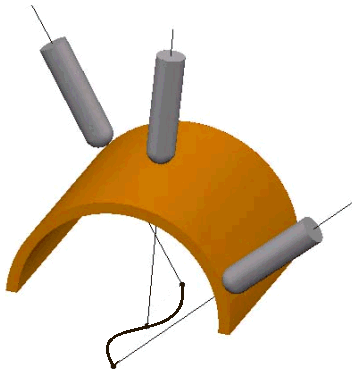

- От кривой — Эта опция выравнивает кромку инструмента от фиксированной кривой. Угол инструмента постоянно меняется. Кромка инструмента перемещается значительно, в то время как головка станка остается относительно неподвижной.

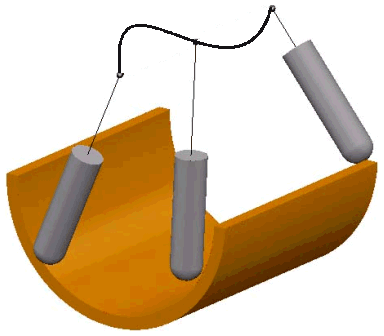

- К кривой — Эта опция выравнивает кромку инструмента к кривой. Угол инструмента постоянно меняется. Головка станка перемещается значительно, в то время как кромка инструмента остается относительно неподвижной.
Автоматически — В операции обработки боком фрезы есть автоматическая опция (вместо опции Другая). Автоматическая опция наклоняет инструмент для сохранения стороны инструмента в контакте с обрабатываемой поверхностью.
Отвести до — нажмите кнопку Отвести до, чтобы открыть диалоговое окно Безопасная область.
Сглаживание оси инструмента — Это уменьшает изменения скорости и положения оси инструмента. Это сглаживает передвижение оси инструмента.
Это работает посредством сглаживания движения поворотной оси на оси A/B (Элевация) и оси С (Азимут) инструмента.
Преимущества использования сглаживания оси инструмента включают:
- Улучшенную чистовую обработку поверхности из-за сокращения отрывистых движений и уменьшения следов на поверхности от выдержки.
- Уменьшенное время обработки из-за более постоянной скорости вращения оси.
- Улучшенное качество 5-осевых стратегий обработки.
Наклон оси для предотвращения зарезов — позволяет наклонять инструмент, чтобы избежать зарезов модели патроном.
Длина сглаживания — при использовании параметра Наклон оси для предотвращения зарезов задайте этот атрибут, чтобы избежать внезапных изменений оси инструмента.
Ограничения оси инструмента — позволяет определить ограничения направления оси инструмента при резании многоосевой траектории.
