Работа с эскизами

Можно переключаться между геометрией эскиза и вспомогательной геометрией, переопределять эскиз в другую плоскость, а в 2D-эскизах можно измерять свойства области, срез, а также добавлять текст и изображения.

Поиск эскиза в обозревателе

• Выберите любую геометрию в детали или эскизе сборки (недоступно в Inventor LT), щелкните правой кнопкой мыши и выберите "Найти в обозревателе".

  В браузере эскиз выбранной геометрии подсвечивается.

Переключение между геометрией эскиза и вспомогательная геометрией

Вспомогательная геометрия связывает зависимостями обычную геометрию эскиза. Вспомогательную геометрию можно применять в эскизах, использующих параметрические элементы; этот тип геометрии не используется для определения профилей или траекторий. Вспомогательная геометрия не позволяет добавить элементы при поглощении эскиза.

Поведение геометрии в эскизе зависит от назначенного ей типа линий. Геометрия эскиза, в которой используется обычный тип линий по умолчанию, может поглощаться элементами.

1. Вызов вспомогательной геометрии вручную
   • Перед началом создания чертежа в среде эскизов перейдите на вкладку "Эскиз" панель "Формат" "Конструкция".
   • В активном эскизе выберите геометрию, а затем нажмите кнопку "Конструкция", чтобы преобразовать геометрию эскиза во вспомогательную геометрию.
2. Для отключения вспомогательной геометрии нажмите кнопку "Конструкция" повторно.

Важное замечание: Чтобы задать проецирование геометрии как вспомогательной геометрии по умолчанию, выберите Проецирование объектов как вспомогательной геометрии в диалоговом окне «Параметры приложения» на вкладке «Эскиз». Если выбран этот параметр, то при создании геометрии эскиза не нужно постоянно включать команду построения. Если выбран этот параметр, каждый раз при проецировании геометрии она проецируется как вспомогательная геометрия. По умолчанию данный параметр отключен.

Переопределение эскиза в другую плоскость

Эскиз в файле детали или сборки можно перемещать в другую плоскость. Переопределение плоскости эскиза следует использовать, когда требуется изменить ориентацию элемента на детали. Также этот параметр можно применять, когда требуется удалить элемент с сохранением эскиза для использования его в другом элементе, в новой грани или рабочей плоскости.

1. Щелкните эскиз в обозревателе правой кнопкой мыши и выберите "Переопределить".
2. Выберите грань или плоскость, на которую следует прикрепить эскиз..

Измерение свойств области (2D-эскизы)

1. В активном эскизе выберите вкладку "Проверка" панель "Измерить" "Свойства области" .
2. В графическом окне выберите один или несколько контуров эскиза.
3. В диалоговом окне "Свойства области" щелкните "Рассчитать".

   В программе Inventor рассчитываются следующие значения измерений в зависимости от выбора:

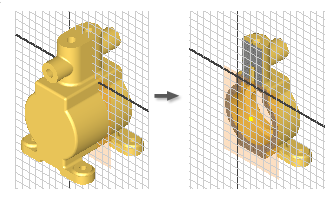

Разрезание модели (2D-эскизы)

Иногда геометрия перекрывает плоскость эскиза, или ее скрывают другие компоненты в модели детали. Для открытия плоскости эскиза можно временно срезать перекрывающие компоненты.

1. Поверните модель таким образом, чтобы удаляемая часть располагалась на переднем плане.
2. Дважды щелкните в обозревателе 2D-эскиз, который требуется отредактировать.
3. В строке состояния выберите "Разрезать модель" или нажмите клавишу F7.

   Inventor удалит часть модели, обращенной к пользователю, открыв плоскость геометрии эскиза.

4. Используйте команды, чтобы создать геометрию на плоскости эскиза.
5. Для восстановления срезанной графики выполните одно из следующих действий.
   • Вызовите команду построения конструктивного элемента.
   • Выберите "Принять эскиз", чтобы завершить построение эскиза.
   • В строке состояния выберите "Разрезать модель" .
   • Нажмите клавишу F7.

Видеоролики по разрезанию модели в 2D-эскизе

Добавление текста (2D-эскизы)

В эскиз можно добавить текст, например номер модели, дата изготовления или марка. В конечном счете текст будет нанесен на деталь в виде печати, штамповки или гравировки. Для этого можно добавить текст в эскиз, принять эскиз и создать выступ, выбрав текст в виде профиля.

В Inventor можно добавить линейный текст или текст с выравниванием по геометрии. Оба типа текста используются как любой другой геометрии. Создав текст и дважды щелкнув по нему для редактирования, перетащите его, чтобы переместить, или выберите его и нажмите кнопку "Удалить" для удаления.

• Чтобы добавить линейный текст в активный 2D-эскиз, выберите "Текст" на панели ленты "Создать". После этого выполните следующие действия.
  1. В графическом окне щелкните мышью, чтобы разместить точку вставки текста или выполните перетаскивание, чтобы определить текстовое поле.
  2. В верхней части диалогового окна "Форматирование текста" выберите шрифт, стиль и атрибуты текста.
  3. В средней части диалогового окна "Форматирование текста" укажите модель, чертеж и пользовательские свойства.
     • Тип. Указываются типы свойств из чертежа, исходной модели и файла источника пользовательских свойств (для внешних пользовательских свойств и пользовательских свойств модели), определенные на вкладке "Чертеж" диалогового окна "Процесс моделирования". Параметр доступен при создании или редактировании эскизного текста (на эскизах листа, вида и на эскизных видах), текста обозначений, основной надписи и текста рамки.
     • Свойство. Здание свойства, связанного с выбранным типом. Доступно при создании или редактировании всего текста чертежа, включая свойства текста в примечаниях, текст на выноске, эскизный текст, текст обозначения, основную надпись и текст рамки.
     • Точность. Задание точности для числовых свойств, отображаемых в тексте. Выберите необходимую точность в списке.
     Прим.: Доступные параметры зависят от типа эскиза: лист, эскизный вид или эскиз вида.
  4. В нижней части диалогового окна "Форматирование текста" укажите параметры. Параметры доступны только при добавлении текста к общим примечаниям к чертежу и размерному тексту.
     • Компонент. Выбор файла модели, содержащего параметр. Если чертеж содержит виды нескольких моделей, то файл выбирается из раскрывающегося списка. Если чертеж содержит производные детали, то в этот список включаются также и исходные детали.
     • Источник. Выбор типа параметра для отображения в списке "Параметр". В параметрах модели содержится список именованных параметров, которые автоматически добавляются к модели при нанесении размеров или добавлении элементов. В пользовательских параметрах содержится список параметров пользователя, добавляемых к модели.
     • Параметр. Выбор параметра, вставляемого в текст. Откройте список и выберите значение. Список параметров определяется значением, заданным в поле "Источник".
  5. Можно выполнить одно или все следующие действия.
     • Введите текст в текстовой области серого цвета в нижней части диалогового окна "Форматирование текста".
     • Выберите "Добавить текстовый параметр" , чтобы вставить в текст параметры "Тип" и "Свойство". Доступно при создании или редактировании текста чертежа, включая эскизный текст, текст обозначения, текст примечания, текст на выноске, основную надпись и текст рамки. Недоступно для типа "Подсказка".
     • Выберите "Добавить параметр" , чтобы вставить указанный параметр из выбранного компонента в текст.
  6. Нажмите кнопку "ОК", чтобы принять текст и закрыть диалоговое окно.
• Чтобы добавить текст с выравниванием по геометрии в активный 2D-эскиз, выберите "Текст для геометрии" на панели ленты "Создать". После этого выполните следующие действия.
  1. В графическом окне выберите линию, дугу или окружность, в которых требуется выровнять текст.
  2. В диалоговое окно "Текст по линии" укажите направление, положение, начальный угол, расстояние смещения и другие параметры. Выберите "Запустить текстовый редактор" , чтобы открыть диалоговое окно "Форматирование текста" и вызвать свойства Inventor и параметры. После нажатия кнопки "ОК" в диалоговом окне "Форматирование текста" выбранный элемент будет добавлен в диалоговое окно "Текст по линии".
  3. Выберите "Обновить" для предварительного просмотра текста в эскизе.
  4. Нажмите кнопку "ОК", чтобы принять текст и закрыть диалоговое окно.

Добавление изображений (2D-эскизы)

Может потребоваться вставка графического изображения в детали для представления маркировки, раскраски или трафаретной печати. После вставки изображения в эскиз с помощью команд "Маркировка" и "Рельеф" можно применять такие эффекты, как приподнятый текст, оттиск и шелкография. Эти же команды используются для изменения формы или поверхности изображения.

Эскизы Inventor могут содержать изображения в форматах BMP, GIF, JPG и PNG, а также в книгах Excel и документах Word.

1. Выберите плоскую грань или рабочую плоскость в 2D-эскизе, а затем выберите "Изображение" на панели ленты "Вставка".
2. Перейдите в папку, содержащую файл изображения, и выберите "Открыть".
   Совет: Выберите параметр "Связь", чтобы внесенные в файл изображения изменения отражались в Inventor.
3. Щелкните точку в графическом окне, чтобы разместить изображение. Курсор привязан к левому верхнему углу изображения.
4. Щелкните мышью для размещения дополнительных изображений или щелкните правой кнопкой мыши и выберите кнопку "ОК".
5. После размещения изображения выполните одно из следующих действий.
   • Перетащите изображение от центра, чтобы изменить его положение.
   • Щелкните угол изображения, чтобы повернуть его.
   • Щелкните ребро изображения, чтобы изменить его размер (с сохранением пропорций).
   • Щелкните изображение правой кнопкой мыши и выберите "Свойства", чтобы изменить его ориентацию или сделать его прозрачным.
   • Если файл изображения связан ссылкой, щелкните его правой кнопкой мыши в обозревателе и выберите "Обновить" для получения последней версии файла.
   • Щелкните изображение правой кнопкой мыши и снимите флажок "Видимость", чтобы временно скрыть изображение в эскизе. Ограничивающая рамка останется видимой.
   • Щелкните изображение правой кнопкой мыши в обозревателе и выберите "Удалить", чтобы удалить его из эскиза.
