Упражнение 1. Перетаскивание исходного файла

Сначала создайте файл карты и нанесите на нее границы города Реддинга.

Учебный видеоролик

При наличии подключения к сети Интернет просмотрите видеоролик, чтобы подробнее узнать о создании карты и добавлении исходного файла. Также можно нажать кнопку "Попробовать", чтобы выполнить действие самостоятельно. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Создание карты и добавление исходного файла

1. Перед началом курса обучения ознакомьтесь с разделом Подготовка к работе с учебными пособиями.
2. Создайте файл карты.
   • Выберите СоздатьЧертеж.
   • Выберите шаблон map2d.dwt.
   • Нажмите кнопку Открыть.
3. Задайте для карты систему координат.
   • Выберите вкладку "Настройка карты" панель "Система координат" "Назначить".
   • Измените категорию на США, Калифорния.
   • Щелкните правой кнопкой мыши Текущий чертеж и выберите пункт Система координат.
   • Выберите CA-I.
   • Выберите Назначить.
4. Добавьте на карту границы города, перетащив исходный файл на вкладку "Диспетчер отображения".
   • Используйте Проводник Windows, чтобы перейти к папке, в которую скопированы файлы образцов для учебного пособия по созданию карты.
   • Измените размер окна AutoCAD Map 3D и окна папки данных образца таким образом, чтобы они были видны.
   • Перетащите файл City_Boundary.sdf в диспетчер отображения на слой "Основа карты".

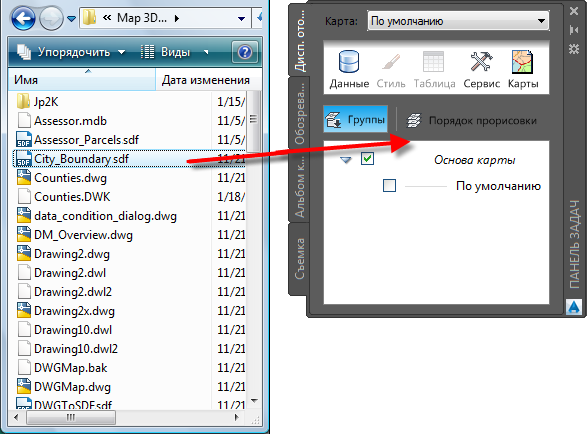

     Перетаскивание границ города на вкладку "Диспетчер отображения"

     Границы города Реддинг отобразятся на карте.

5. Выберите команды Сохранить какЧертеж AutoCAD. В папке учебных пособий назовите файл build_map1.dwg и нажмите кнопку ОК.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Подключение файла чертежа.
