Свяжите описание темы со значением участков: более светлые цвета обозначают участки с меньшими значениями, а более темные — участки с большими значениями. Значение участка — это «условие», используемое для определения цвета участка карты.
Учебный видеоролик
|
При наличии подключения к Интернету посмотрите видеоролик, чтобы подробнее узнать об определении темы. Также можно нажать кнопку «Попробовать», чтобы выполнить действие самостоятельно. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика. |
Прим.: В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.
Определение темы
- В диалоговом окне Слой темы в разделе «Создать тематические правила на основе свойства» щелкните стрелку вниз рядом с кнопкой Свойства и выберите LAND_VALUE.
Не изменяйте минимальное, максимальные значения и значения распределения.

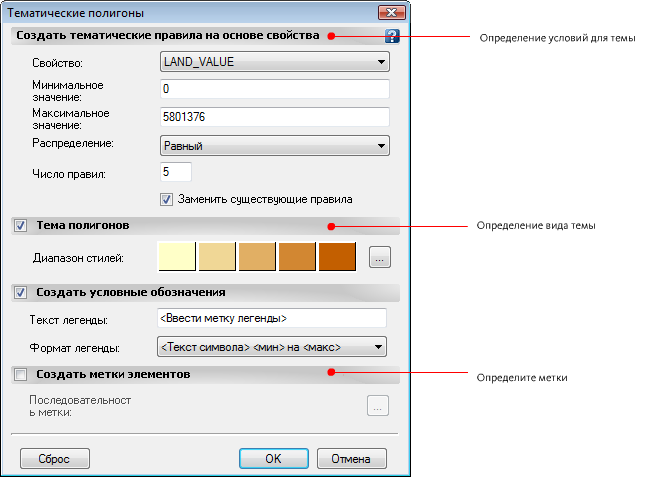

Для создания темы используется диалоговое окно Слой темы.
- Нажмите
рядом с рисунком Диапазон стилей. - Выберите элемент заливки.
- Измените окончательный цвет для линейно изменяющегося цветового шаблона на темно-красный.
- Установите значение Прозрачность равным 40.
- Дважды нажмите ОК для возврата в Редактор стилей. Оставьте Редактор стилей открытым для следующего упражнения.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Добавление метки.
