Для темы используется диапазон цветов, соответствующий аналогичному диапазону значений. Можно также использовать тему для отображения соответствующей области, плотности населения, глубины воды или высоты географических элементов.
Учебный видеоролик
|
При наличии подключения к Интернету посмотрите видеоролик, чтобы подробнее узнать о создании темы. Также можно нажать кнопку «Попробовать», чтобы выполнить действие самостоятельно. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика. |
Прим.: В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.
Определение стиля для слоя участков в соответствии с темой
- Откройте законченную карту из предыдущего занятия.
- Выберите
ОткрытьЧертеж. - Найдите файл build_map1.dwg.
- Выберите ее и нажмите кнопку Открыть.
- Выберите
- Создайте тему для слоя участка.
Тема – это тип стиля отображения. В каждом слое назначьте стили для геопространственных элементов.
- На вкладке Диспетчер отображения выберите слой земельных участков и нажмите Стиль. Прим.: Если окно Редактор стилей закреплено, чтобы отобразить его, наведите на него курсор. Оно может располагаться в левой части окна приложения.

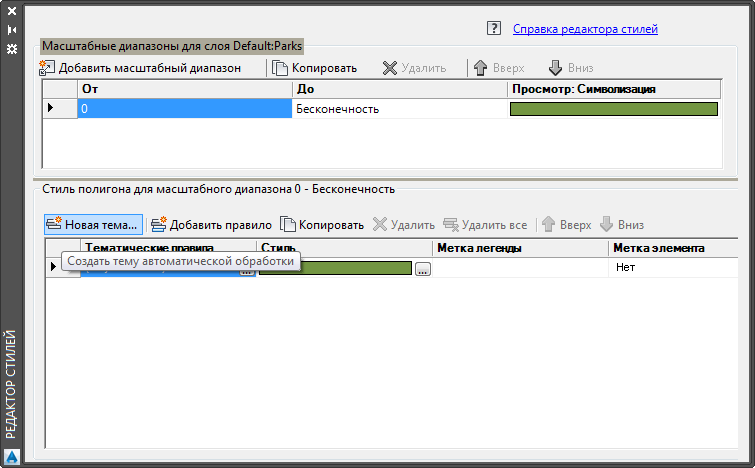

- В Редакторе стилей в группе Стиль полигона для масштабного диапазона 0 — бесконечность выберите Новая тема.
Выберите Новая тема, чтобы определить тему для слоя «Участки».
- На вкладке Диспетчер отображения выберите слой земельных участков и нажмите Стиль.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Определение темы.
