对齐第一个模型并进行配对

第一步是将踏板臂的 Moldflow 方案与结构部件中的相应零件进行配对。

1. 在 Advanced Material Exchange 打开的情况下，单击 （“开始并学习” > “信息配对” > “零件映射”）。
2. 显示“零件映射”对话框后，找到 pedal.sdy 文件。选定后，您可以看到踏板的预览，可用来验证是否选择了正确零件。单击“继续”。
3. 找到 pedal_assembly.inp 文件，并选择名为 pedal_arm 的实体。单击“确定”。

4. 选择“毫米”单位。单击“确定”。
5. 在提示是否使用自动对齐工具时，请单击“是”。

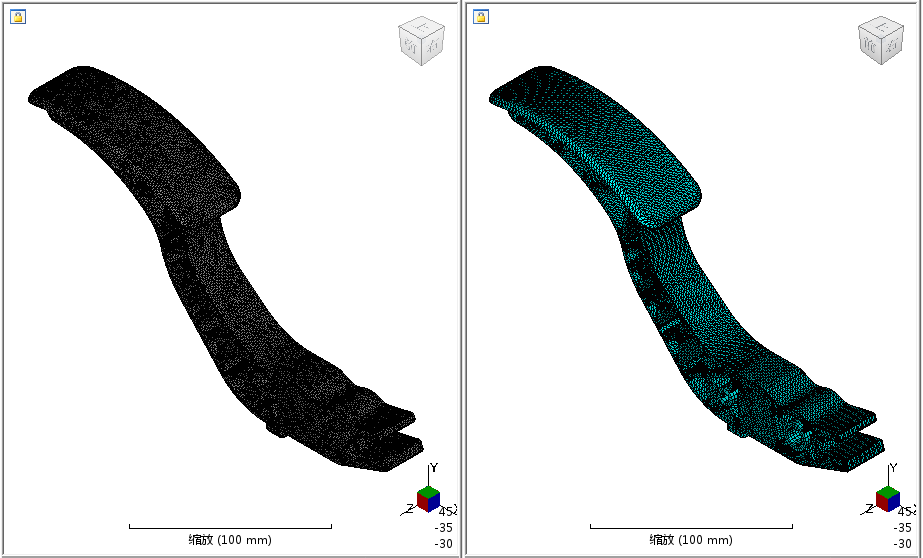

6. 在自动对齐工具对齐了两个实体后，请单击“接受”。
