对第二个模型个进行配对

下一步是将踏板底部的 Moldflow 方案与结构部件中的相应零件进行配对。

1. 单击 （“主页” > “信息配对” > “零件映射”）。

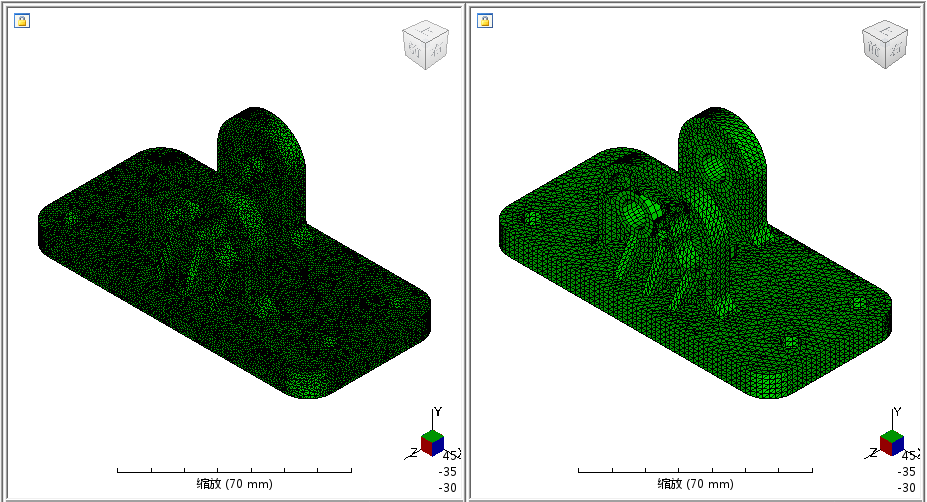

2. 显示“零件映射”对话框后，找到 base.sdy 文件。选定后，您可以预览可用于验证是否选择了正确零件的踏板底部几何图形。单击“继续”。
3. 在您选择新的方案文件后，将在“结构映射”对话框中看到结构部件的预览。选择 pedal_base 实体，然后单击“确定”。

4. 在“零件映射”对话框中单击“确定”。
5. 如果系统通知您此零件不具有与之关联的 .ws3 文件，请单击“确定”。
