注： 根据您的系统，此模型可能需要花费一些时间才能运行。
分析完成后，使用 Abaqus/Viewer 打开结果。
- 从 Abaqus 的主工具栏依次单击“File”>“Open”，然后打开 pedal_assembly_ame.odb。这将打开输出数据库文件。
- 依次单击“Plot”>“Contours”>“On Undeformed Shape”以显示等值线图。
- 现在，从输出变量列表中选择“SDV12”（“结果”>“字段输出”）。SDV12 表示熔接面点的强度折减系数。
重要： Abaqus/Viewer 2017 存在一个已知问题，即 SDV12 无法在等值线图上显示。解决方法是，下载并运行 Python 脚本以将 SDV12 结果传递给名为 WELDSRF 的新变量，该变量可进行绘制。
- 显示增量 1（步长时间 = 1E-04 s）的结果。

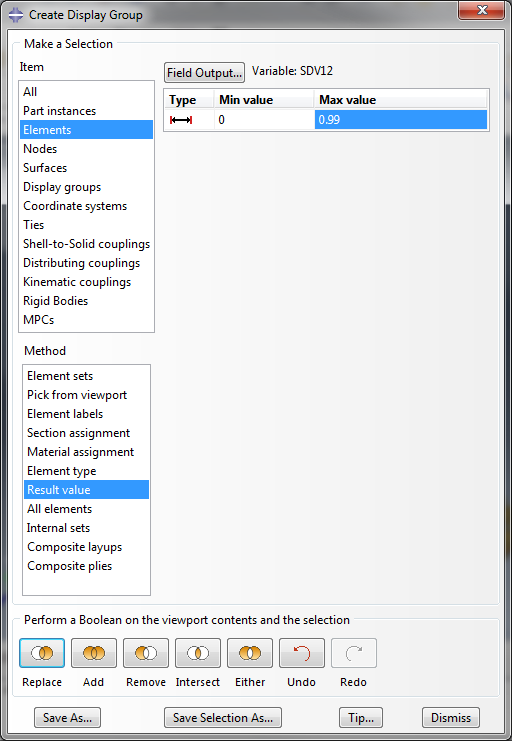

- 依次单击“Tools”>“Display Group”>“Create”，并按“Result value”查看“Elements”。
- 将最小值调整为 0 并将最大值调整为 0.99，然后单击“Replace”。

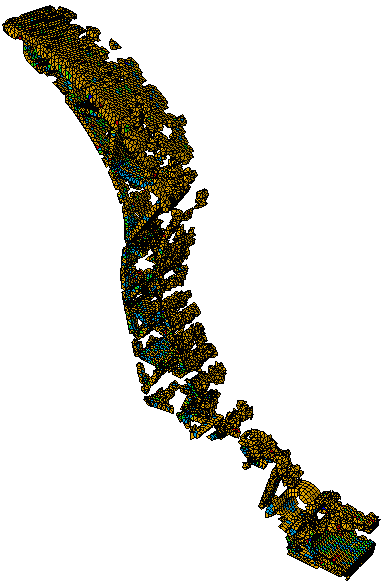

这样一来，我们便可以在踏板臂中查看所有熔接面点。
在本教程中使用的 Extron 3019 HS 材料已经过特性化，以便用于拉伸和压缩。让我们通过绘制一个以压缩形式加载的单元应力的 S22 分量，来查看压缩响应。

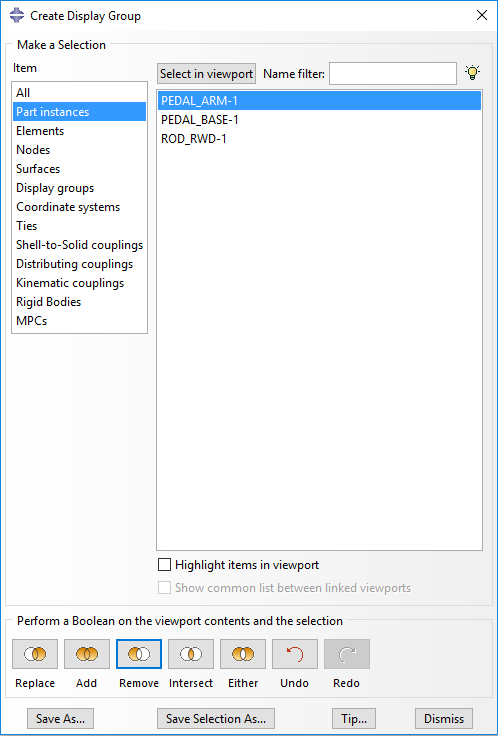

- 创建一个显示组（“Tools”>“Create”>“Display Group”），用于隐藏踏板臂零件实例。

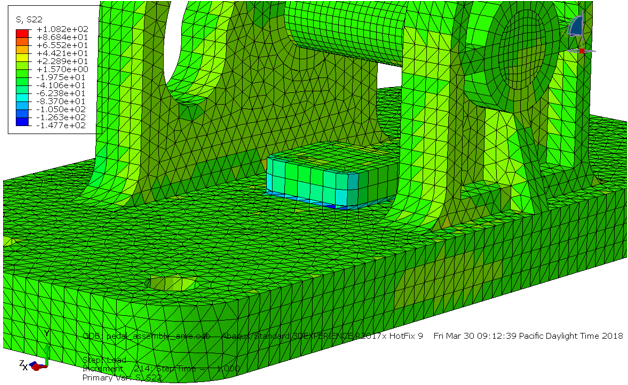

- 现在，从输出变量列表中选择应力的“S22”分量（“结果”>“字段输出”）。
- 在模型中查看上一增量的结果（步长时间 = 1.00）

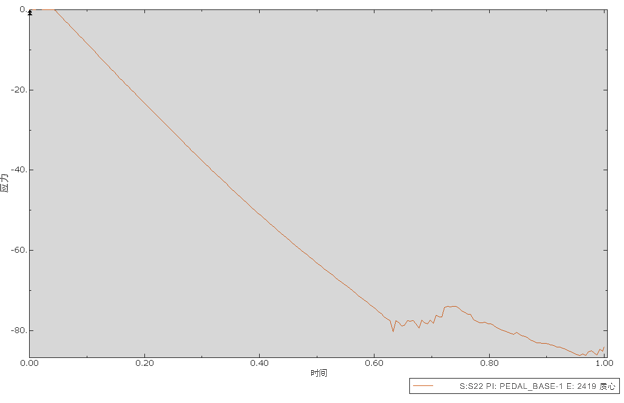

- 在踏板座上选择一个以压缩形式加载的单元，然后创建 S22 XY 图（“工具”>“XY 数据”>“创建”）。
请注意，当触发压缩失效准则时，单元如何经历载荷降低。载荷降低后，塑性响应会像之前那样持续演变。由于在以压缩形式加载时不同材料之间仍存在物理干扰，因此有必要查看载荷降低是否已停止。如果仅使用了拉伸材料响应，刚度将降低到接近零。有关如何实现压缩材料模型的详细信息，请参见《理论手册》的压缩部分。
