第 2 部分：创建游戏杆底座

在本部分教程中，您将使用蒙皮和平面创建游戏杆底座。

观看本教程的第 2 部分。

打开教程文件（可选）

如果您已成功完成第 1 部分，则可以直接进入下一步骤：创建底座轮廓曲线。

如果尚未成功完成第 1 部分，请打开名为“joystick_Part1.wire”的文件，该文件位于“CourseWare”项目的“wire”文件夹中。此文件包含第 1 部分中完成的模型。

创建底座轮廓曲线

首先，使用圆基本体创建一个圆滑的三角形。

最大化俯视图。选择“Layouts”>“Top”。
提示：
F5 是“Layouts”>“Top” 的热键。

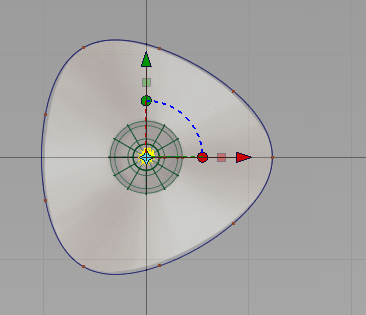

选择“Curves”>“Primitives”>“Circle”。
双击“Circle”工具图标。“Circle Options”对话框将打开。
在“Spans”框中，默认断面数设置为 12。对于此三角形底座，9 个跨距即可满足需要。

在“Spans”框中键入 9 并单击“Go”。
启用栅格捕捉模式，方法是按住键 (Windows) 或键 (Mac)。在原点（两条深色栅格线的交点）附近单击，将圆放在底座的中心位置。

原点处将出现一个小圆。此时将显示操纵器，但在本部分教程中无需使用操纵器。

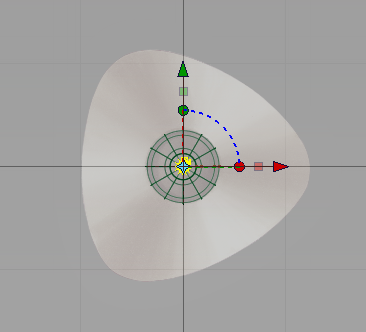

接下来，调整圆的大小和形状以形成底座轮廓。
选择“Transform”>“Scale”。操纵器消失。
将圆放大。

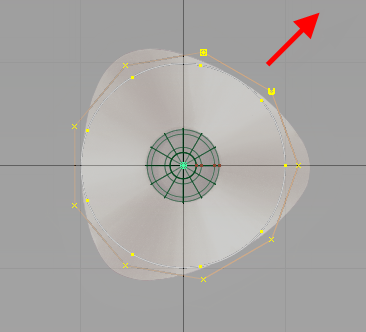

使用鼠标左键单击并向屏幕右上角拖动。使圆的大小与底座轮廓的内部相符，如下图所示。

提示：
屏幕的对角线方向用于放大或缩小。向左下角拖动可以放大。向右上角拖动可以缩小。
选择“Pick”>“Nothing” 取消对圆的选择。

提示：
检查显示为 U 的 CV 是否位于圆的右侧。如果 U CV 位于左侧，则表明您在缩放时反转了此圆。重新调整此圆大小，请务必单击并向屏幕右上方拖动。

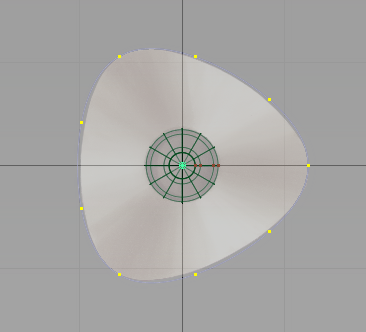

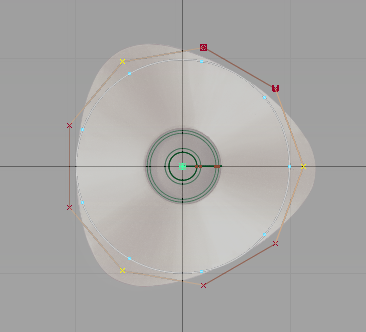

现在，选择作为此三角形底座的顶点的三个 CV。

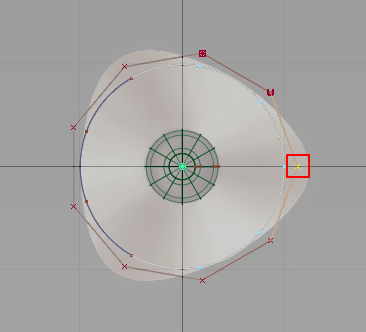

选择“Pick”>“Point Types”>“CV” 并单击离草图右端最近的 CV。
提示：
由于这些 CV 很小，因此有时通过围绕每个 CV 拖动出一个拾取框会更容易选中它们。

该 CV 被选定，并以黄色亮显。

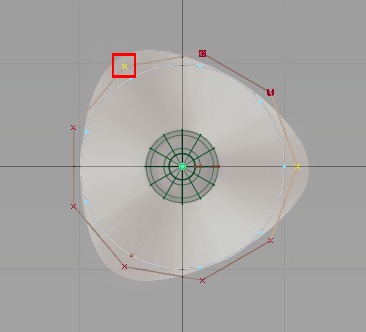

在“Pick”>“Point Types”>“CV” 工具仍然处于激活状态时，通过单击并围绕草图左上角的 CV 拖动出一个拾取框来选中此 CV。

这将选中并亮显第二个 CV。

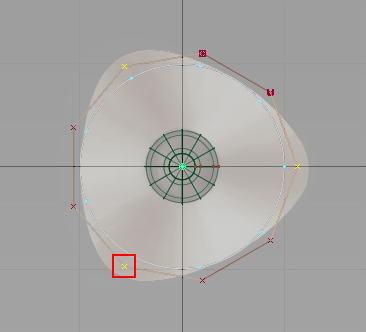

在“Pick”>“Point Types”>“CV” 工具仍然处于激活状态时，单击并围绕草图左下角的 CV 拖动出一个拾取框。

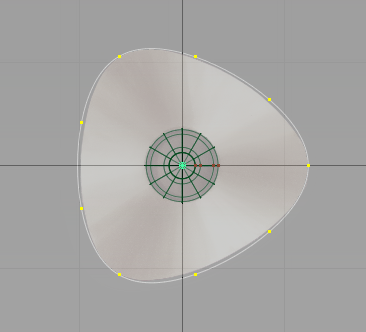

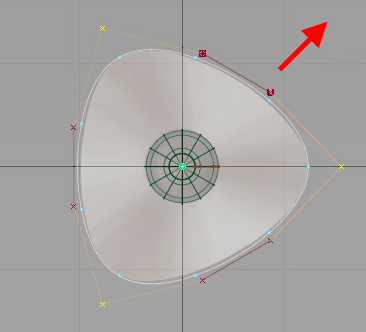

检查三个 CV 是否全部选中并显示为黄色，以及每个角 CV 之间是否存在两个未选中（红色）的 CV。
选择“Transform”>“Scale”。

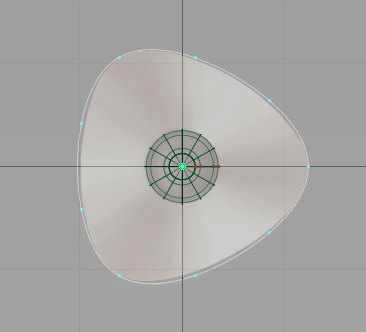

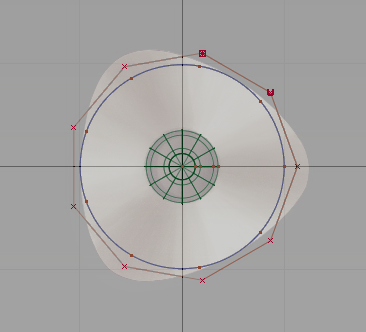

单击并拖动鼠标左键直到与轮廓形状相吻合。

接下来，隐藏曲线的 CV 和外壳线。
在“Control Panel”中，转到“Display”部分。
取消选中“CV/Hull”。

曲线中的 CV 和外壳线将不再显示。
选择“Pick”>“Nothing” 取消对曲线的拾取。

为底座创建上方曲线

接下来，通过复制和移动第一条曲线创建侧壁的上方边缘。

选择“Pick”>“Object” 并选择您刚刚创建的底座轮廓曲线。
选择“Edit”>“Copy”，然后选择“Edit”>“Paste”。
第二条曲线即创建完成，并放置在第一条曲线所在的同一位置。此曲线处于选中状态，可以移动。

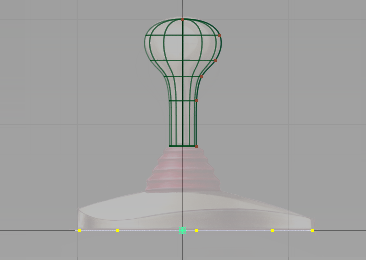

最大化“Left”视图。选择“Layouts”>“Left” 或按 F6 热键。
选择“Transform”>“Move”。
单击并向上拖动鼠标右键，向上移动曲线。避免在单击选定曲线并向外拖动时拾取原始曲线。

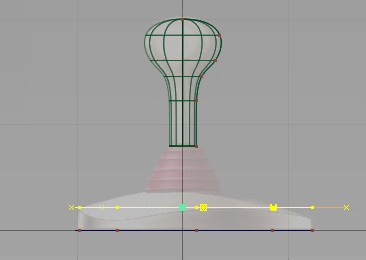

移动曲线，使之与游戏杆底座草图的波浪形边的顶部对齐。
使曲线保持选中状态，单击“Control Panel Display”部分中的“CV/Hull”复选框，启用 CV 和外壳线。

这将显示 CV 和外壳线。

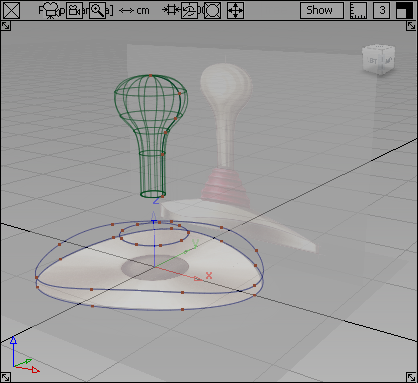

接下来，将在三维环境中修改曲线的形状。为了能够看到形状变化，需要在四视图屏幕中操作。
返回到四视图窗口。使用“Layouts”>“All Windows”>“All Windows” 或按 F9 热键。
选择“Pick”>“Nothing” 取消对曲线的选择。
在俯视图中，选择“Pick”>“Point Types”>“CV” 并选择三个角 CV。
单击每个 CV 或围绕每个 CV 拖动出一个拾取框。

接下来，在左视图中向下移动这些 CV 点。
选择“Transform”>“Move”。

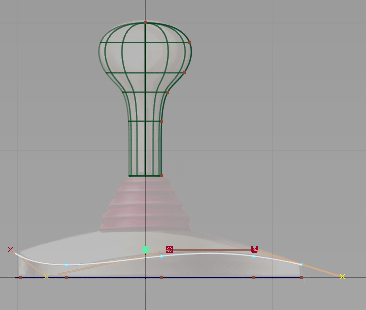

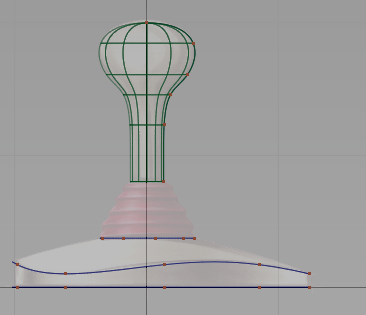

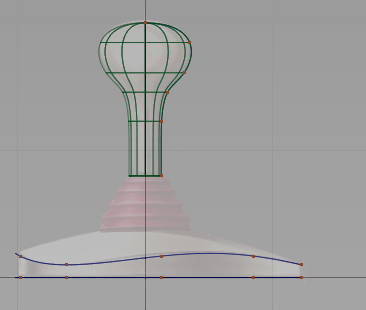

在左视图中，使用鼠标右键向下移动所选 CV，使此曲线与草图中绘制的上方边缘的形状相吻合。
在“Control Panel”中，单击“CV/Hull”复选框禁用 CV。
选择“Pick”>“Nothing” 以取消对 CV 的选择。

为底座创建顶部曲线

在底座顶部创建一个小圆，用于连接游戏杆手柄。

选择“Curves”>“Primitives”>“Circle”。
启用栅格捕捉模式，方法是按住键 (Windows) 或键 (Mac)。在俯视图中，在原点附近单击，将此圆放在中心栅格点。

原点处将出现一个小圆，同时会显示操纵器。

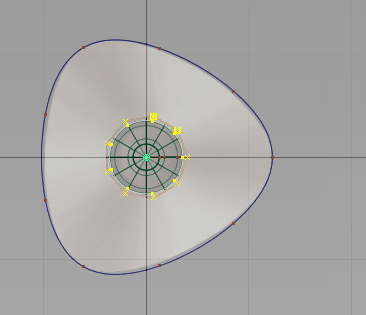

对此圆进行缩放，使其与草图上的小内圆相吻合。选择“Transform”>“Scale”。
单击并向外拖动鼠标左键，请注意不要单击任何曲线。

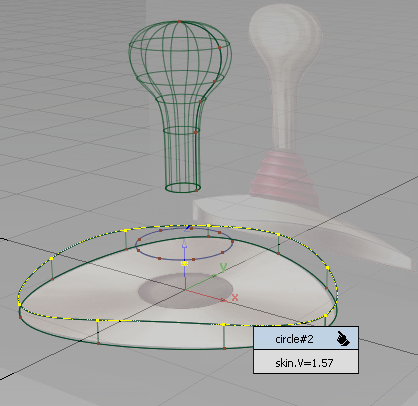

现在，在左视图中向上移动此圆。
使此圆保持选中状态，选择“Transform”>“Move”。

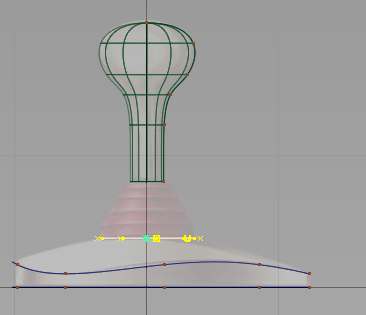

在左视图中，单击并拖动鼠标右键，向上移动此圆使之与草图中底座的顶部相符。

此圆现在即位于底座的顶部。
在“Control Panel Display”部分中，单击“CV/Hull”复选框禁用此圆的 CV 和外壳线。

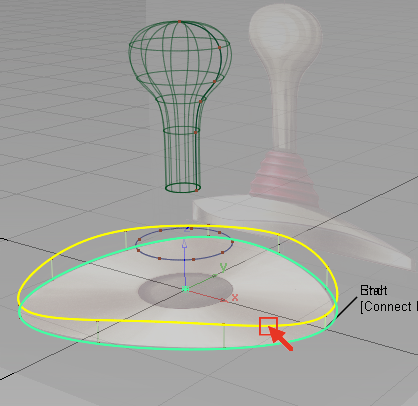

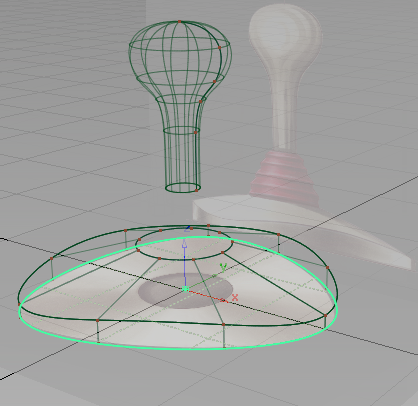

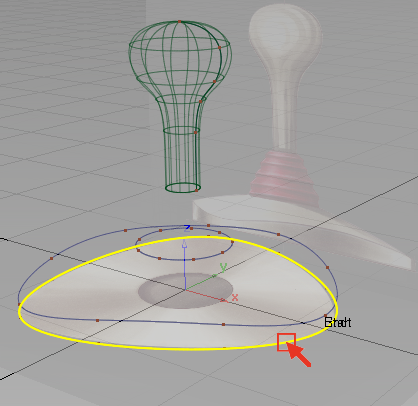

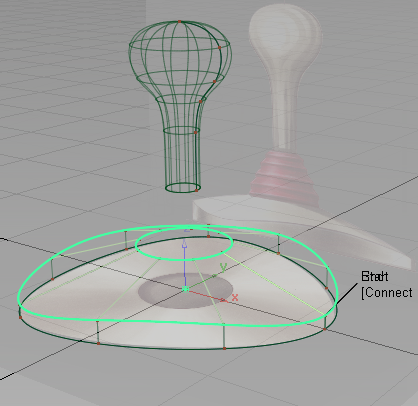

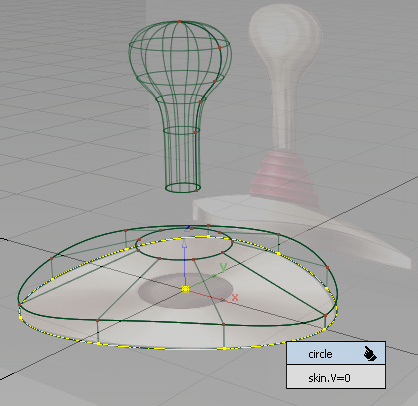

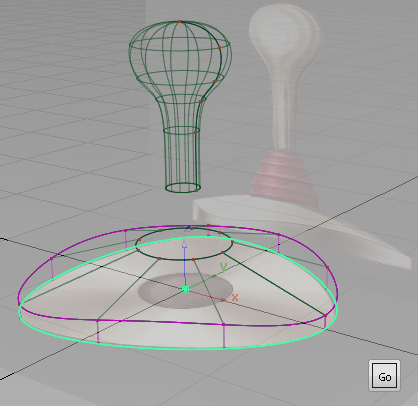

选择“Pick”>“Nothing” 取消对圆的选择。
