第 6 部分：直接修改曲面

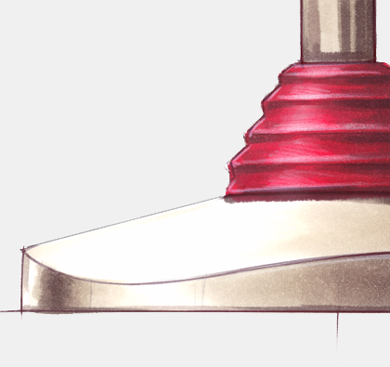

在本部分教程中，您将通过直接移动控制柄和底座曲面的 CV 来优化设计。下面的草图显示了设计更改：

此底座的顶部已从平直的曲面变为圆滑的曲面。

手柄的顶部有一个三角形并具有角度。

底座上已添加了按钮。

观看本教程的第 6 部分。

打开教程文件（可选）

如果您已成功完成第 5 部分，则可以直接进行下一步骤：删除构建历史。

如果尚未成功完成第 5 部分，请打开名为 joystick_part2.wire的文件，该文件位于 CourseWare 项目的 wire 文件夹中。此文件包含第 5 部分中完成的模型。

删除构建历史

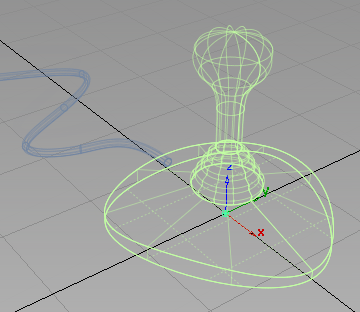

目前，所有曲面都显示为深绿色，表示它们具有构建历史。具有构建历史的曲面会在修改曲线时进行更新。

在本部分教程中，不再使用曲线来修改曲面，而是直接修改曲面。

要直接修改曲面，请先删除曲面的构建历史。

先选择所有对象。在“Layer Bar”上，使用鼠标左键单击“Joystick”层，并从下拉菜单中选择“Pick Objects”。

这将选择所有游戏杆曲面。

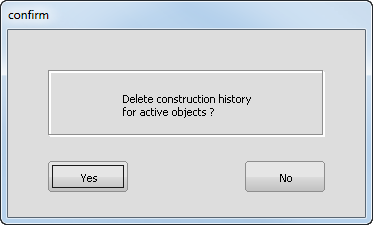

选择“Delete”>“Delete Construction History”。此时将出现一个对话框，询问您是否要删除相应对象的构建历史。

单击“Yes”删除历史。
选择“Pick”>“Nothing”取消对所有曲面的选择。

注：

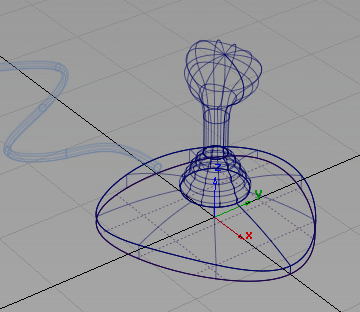

此时曲面将显示为深蓝色线条，表明它们没有构建历史。

对底座进行塑形

您已经使用 CV 创建曲线并设置了曲线的形状。曲面也拥有 CV，可以按同样的方式使用它们直接修改曲面的形状。

默认情况下，不显示曲面的 CV，所以接下来，您需要将底座顶部的 CV 显示出来。

选择“Pick”>“Object”，然后选择底座上的顶部曲面 (skin#2)。

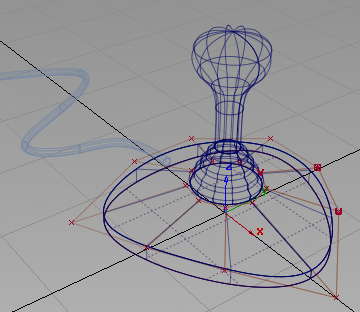

在控制面板中，单击“CV/Hull”复选框，启用曲面的 CV 和外壳线的显示。

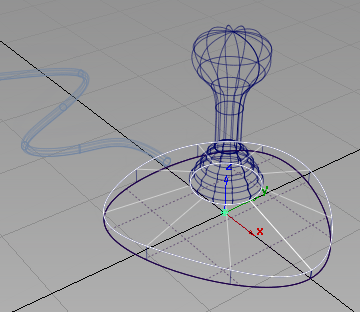

CV 和外壳线将会显示。
选择“Pick”>“Nothing” 取消对曲面的选择。
切换到俯视图。选择“Layouts”>“Left” 或按 F5 键。

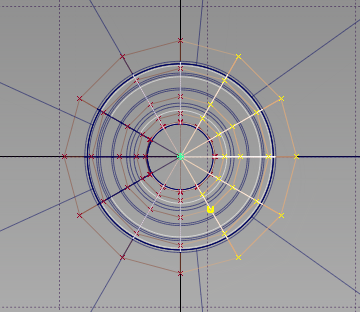

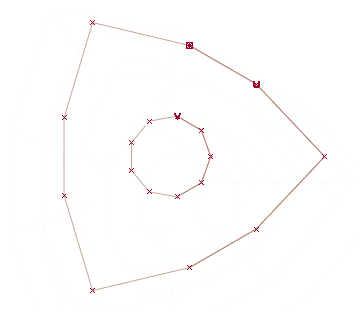

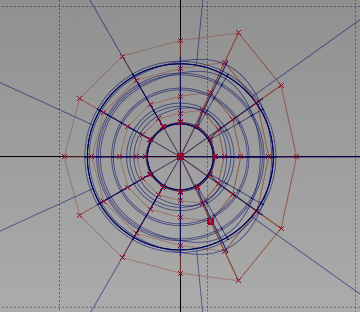

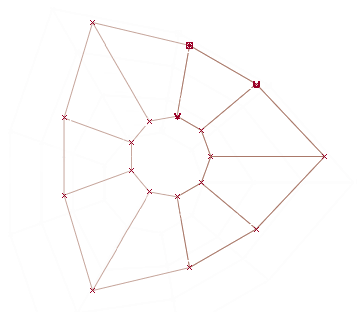

曲面上的 CV 成行排列，通过外壳线连接。此曲面上外壳线的排列如下图所示。

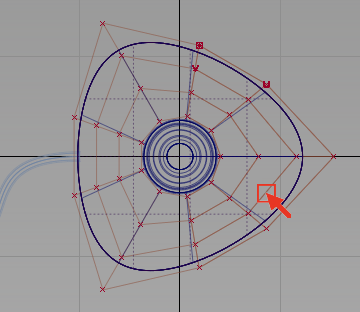

外壳线有两个方向。一组外壳线围绕曲面分布。

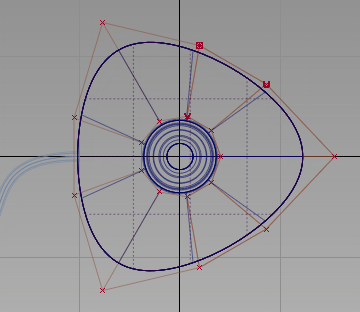

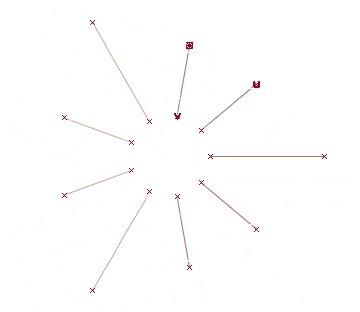

另一组外壳线从曲面中央向四周辐射。

请注意，这些外壳线的端点之间没有 CV。添加 CV，以便可以对曲面塑形。

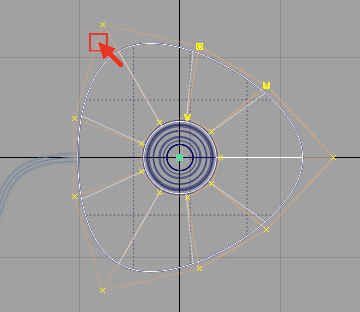

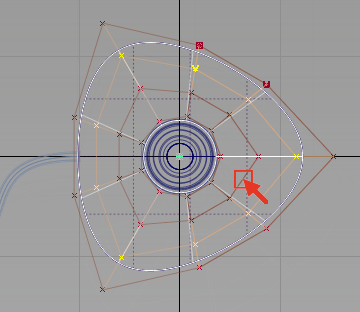

选择“Pick”>“Object”并单击该外壳线选择底座顶部的曲面。

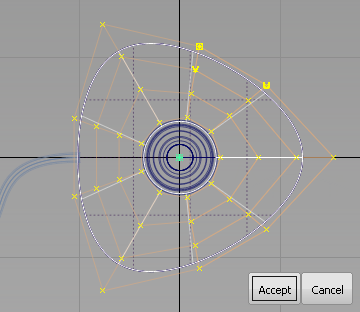

在控制面板中，将 V 方向上蒙皮曲面的阶数从 1 更改为 3。

沿辐射的外壳线添加 CV。

单击“Accept”。
选择“Pick”>“Nothing” 取消对曲面的选择。
从此组中选择中间的两行外壳线，以便在游戏杆底座的顶部曲面上对平滑曲线塑形。
选择“Pick”>“Point Types”>“Hull”。

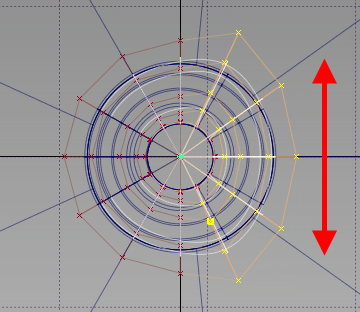

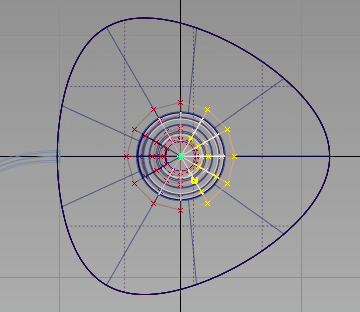

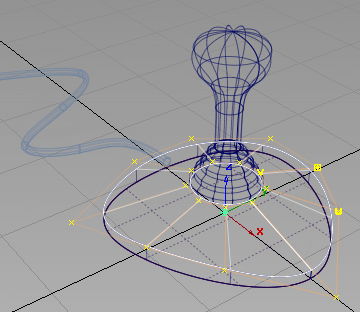

单击连接第二行（从外部边计算）CV 的红色外壳线。

这将选中此行 CV 并以黄色亮显。
单击连接第三行（从外部边计算）CV 的红色外壳线。

这样就选择了这两行 CV。

现在需要在左视图中向上移动这些外壳线及关联的 CV，以便对曲面塑形。
选择“Layouts”>“Left”http://beehive.autodesk.com/community/service/rest/cloudhelp/resource/cloudhelpchannel/guidcrossbook/jsonp?v=2019&p=ALIAS&l=CHS&guid=GUID-1F85E788-F397-4233-9C70-86B734A77159或按 F6 键切换到左视图。
选择“Transform”>“Move”。

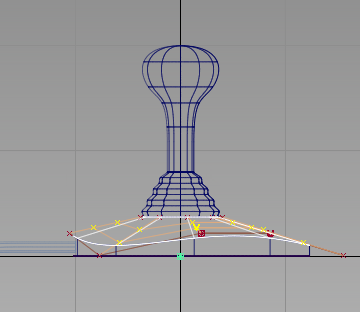

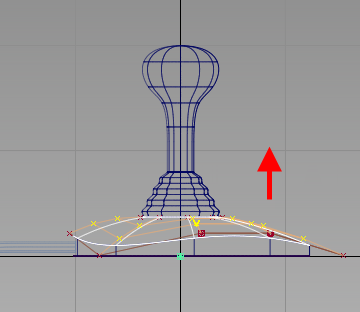

单击并拖动鼠标右键向上移动外壳线。请适当上移这些外壳线，以便在曲面的顶边创建平滑曲线。

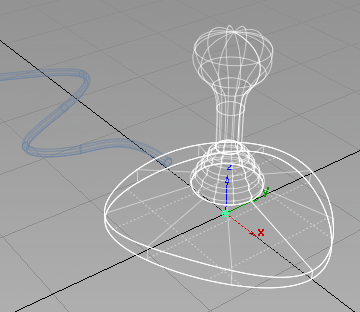

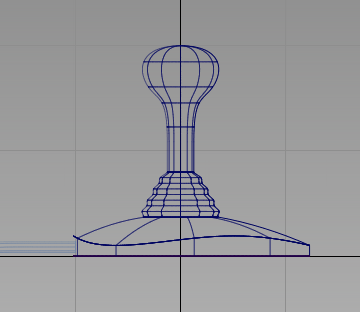

曲面将弯曲使游戏杆底座的顶部呈圆形。
在控制面板中，单击“CV/Hull”复选框，禁用曲面的 CV 和外壳线的显示。
选择“Pick”>“Nothing” 取消对曲面的选择。

对控制柄的顶部塑形

接下来，需要改进游戏杆控制柄的顶部形状。

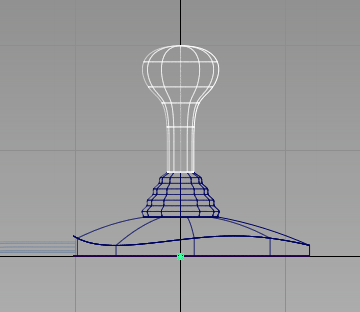

选择“Pick”>“Object”并选中控制柄曲面。

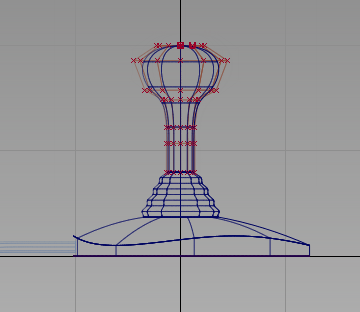

在控制面板中，选中“CV/Hull”复选框启用控制柄曲面的 CV 和外壳线的显示。
选择“Pick”>“Nothing” 取消对曲面的选择。

接下来，选择构成控制柄顶部的 CV。

注：
“Pick”工具箱提供了“Pick”>“Hull”工具。在“Pick”>“Hull”图标上单击并按住鼠标左键可以打开工具菜单。将鼠标移至 CV 图标上，然后松开鼠标可以选择“Pick Point Types”>“CV”工具。

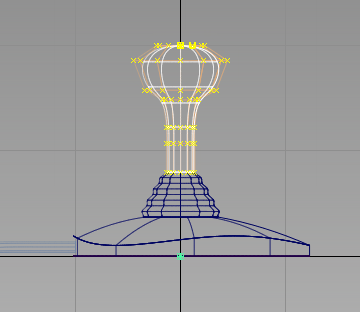

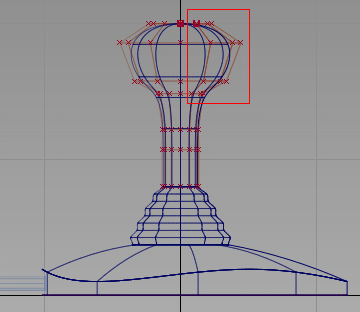

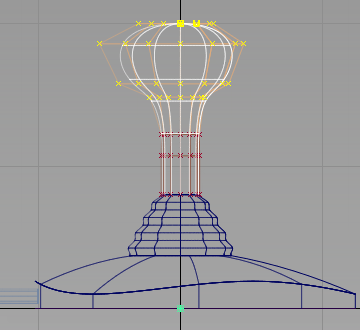

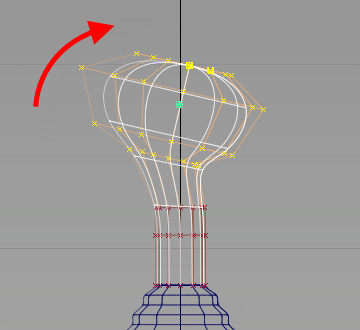

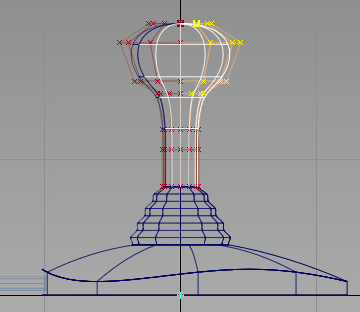

选择“Pick”>“Point Types”>“CV”。如下图所示，围绕右上角的一组 CV 拖动出一个拾取框。

这将选中这些 CV 并以黄色亮显。

首先要修改的是控制柄的形状，以便在顶视图中进行变换。

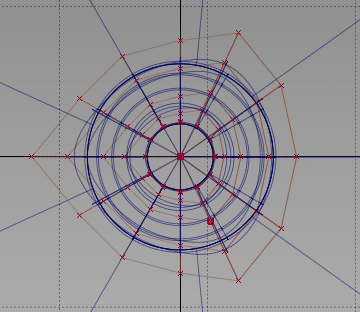

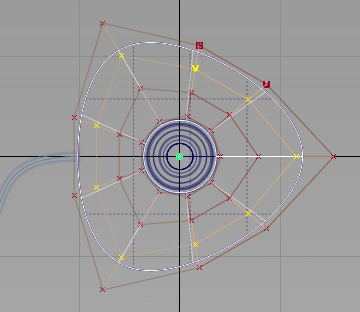

选择“Layouts”>“Top” 或按 F5 热键切换到俯视图。
放大此视图以清晰查看手柄 CV。同时按住和键 (Windows) 或和键 (Mac)，单击并拖动鼠标右键进行缩放。
选择“Transform”>“Non-p Scale”。

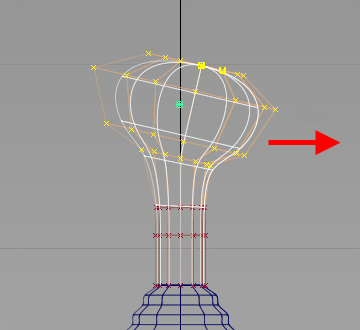

单击并拖动鼠标右键调整手柄形状。
提示：
单击并拖离任何几何体可以避免选择其他几何体。

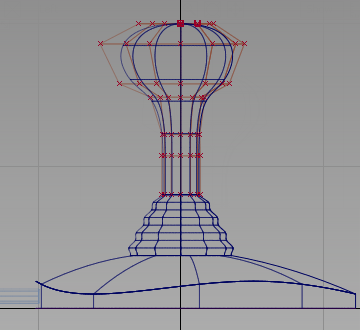

这将拉伸手柄曲面中的所选区域。
选择“Pick”>“Nothing”取消对 CV 的选择。

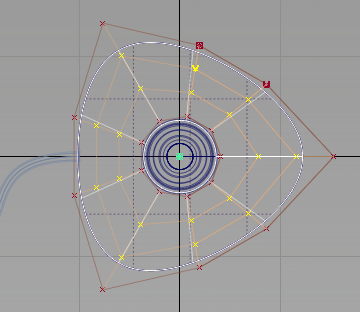

接下来，选择控制柄左侧的 CV 来创建柔和的尖角形状。

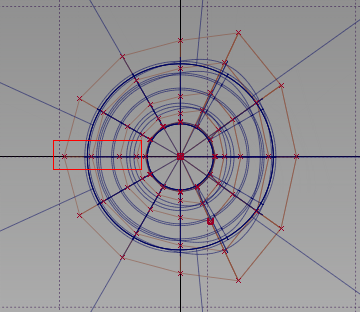

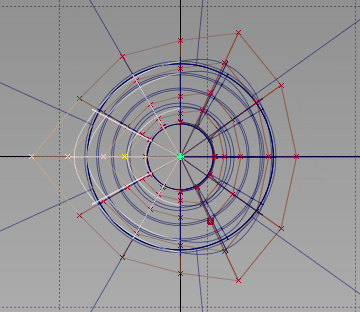

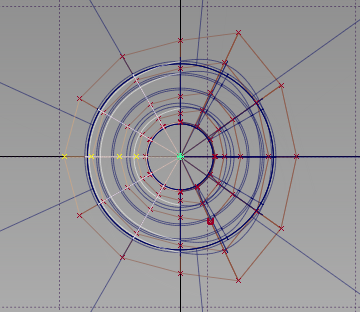

选择“Pick”>“Point Types”>“CV”并围绕控制柄左侧的中央 CV 拖动出一个拾取框。

这将选择中心线 CV 并以黄色亮显。

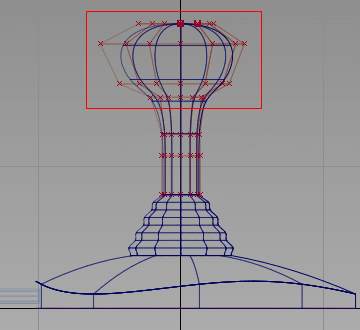

选择“Transform”>“Non-p Scale”，单击并拖动鼠标中键将控制柄曲面向外侧拉伸。
选择“Pick”>“Nothing”取消对 CV 的选择。

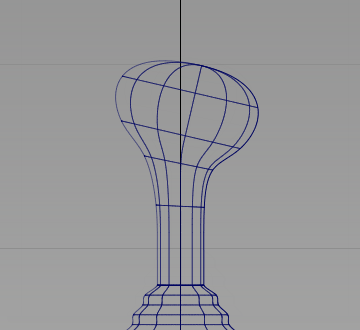

现在，手柄顶部已经有一个平滑的三角形。
