通过绕分度轴旋转工件创建刀具路径。在车/铣文档中，该轴通常是 Z 轴，在铣削文档中，该轴通常是 X 轴。旋转铣削可创建无需通过包裹来切削曲面的刀具路径。在车/铣文档中，必须在“刀轴”选项卡中为特征选择了“使用 X 刀具切削”选项，才能创建旋转操作。X 刀具的角度也必须为 0
。
可以使用以下设置控制四轴旋转铣削。
策略选项
在“新的特征”向导的“策略”页面上以及“特征属性”对话框中的策略选项卡上可以访问这些属性。
从以下各项中选择切削样式：
-
线性
对于线性旋转铣削，刀具沿分度轴呈直线横过，旋转轴仅在每个路径末端用来重新定位工件。
-
圆形
对于圆形铣削，工件旋转而刀具在固定的位置，这样实际上是在加工一个圆。刀具随后跨过所需的量，接着加工下一个圆。
- 螺旋
使用螺旋铣削时，连续螺旋沿工件的长度切削。为了确保末端干净利落，在两端切削完整的圆。由于旋转是连续的，因此只有顺铣和逆铣可用（所以，必须配备能够旋转无限次的旋转主轴头）。
Y 轴偏移是指避免在刀具中心上切削的距离。
铣削选项
可以在“特征属性”对话框中的铣削选项卡上访问这些属性。
开始角/结束角 - 输入希望加工开始和结束的角度位置。它仅适用于线性或圆形铣削。角度限界是在沿正 Z 轴查看时在逆时针方向上测量的。加工的区域介于开始角和结束角之间。

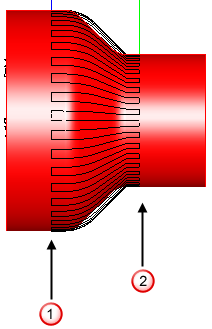

分度开始/结束坐标 - 若要沿分度轴限制切削区域，请设置“分度开始坐标”和“分度结束坐标”。对于车/铣文档，这些参数控制刀具路径沿 Z 轴的范围。对于 4 轴铣削文档，它们是沿分度轴的值。
分度开始坐标
分度结束坐标
行距 — 对于圆形铣削，输入圆形切削之间的距离。对于螺旋铣削，输入刀具转一整圈沿分度轴行进的距离。
行距角度 — 对于线性铣削，输入线性切削之间的距离作为绕分度轴的角度。
