新孔设置提供了创建双向孔的强大方法
现在可以创建在两个方向上拉伸的对称孔类型。
“翻转终止方式”按钮已替换为“方向 1”和“方向 2”按钮。对称距离仅适用于“直孔 - 简单孔 - 贯通”孔类型。

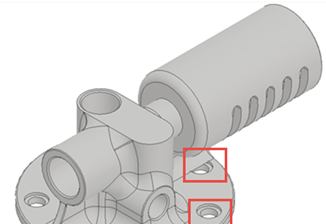

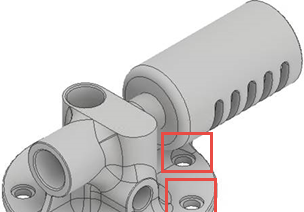

| 旧版 Inventor | Inventor 2018 |
|
|
有关详细信息，请参见创建孔的步骤。
沉头平面孔增强功能

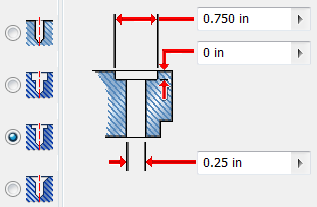

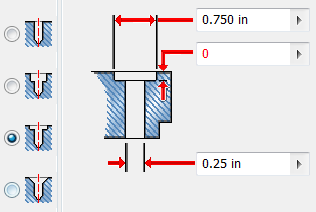

在零件文件中，现在可以指定零 (0) 作为沉头平面孔上沉头孔深度的值。因此，现在可以将沉头平面孔放置在实体的终止面上。
| 旧版 Inventor | Inventor 2018 |
|
|
有关详细信息，请参见创建孔的步骤。
孔创建增强功能
使用“孔”对话框中的新选项“延伸起点”可以将孔的起始面延伸到与目标实体没有相交的第一个位置。
“延伸起点”的目的是删除通过创建孔生成的段。如果结果不理想，请取消选中“延伸起点”撤消结果。
注： “延伸起点”不会删除通过在多个实体上创建孔生成的碎片。
“延伸起点”仅在零件环境中可用。
| 旧版 Inventor | 选定“延伸起点”的 Inventor 2018 |
|
|
有关详细信息，请参见创建孔的步骤。
