练习 1：插入光栅图像

鸟瞰照片和人造卫星照片通常包含有关其位置和比例的信息。此信息可以使图像可“进行地理参考”。AutoCAD 无法使用此地理参照信息，因此它无法正确定位图像，而 AutoCAD Map 3D toolset 则可以。

在此练习中，您将加利福尼亚州雷丁市的数字化光栅图像 (DRG) 插入到该城市的图形。通过关联的 TIFF World 文件 (TWF) 中的信息，您可以准确定位和调整图像比例。

视频教程

如果已连接到 Internet，播放视频可以了解如何插入光栅图像。在视频的下面列出了此过程的步骤。

光栅图像可以为图形对象（例如道路）提供描述。

插入光栅图像的步骤

1. 如果还未进行此操作，请参见第 1 课：准备使用教程。
2. 打开教程样例文件 CITY.dwg。
3. 单击“常用”选项卡 “数据”面板 “插入图像”。 查找
4. 在“插入图像”对话框中，执行以下操作：
   • 导航到存储教程样例文件的位置。
   • 在“文件类型”对话框中，选择“标记图像文件格式 (*.tif,*.tiff)”。
   • 在图像列表中，选择 REDDING_DRG.tif。
   • 单击“信息”以显示文件的大小、创建日期、其他信息以及图像预览。

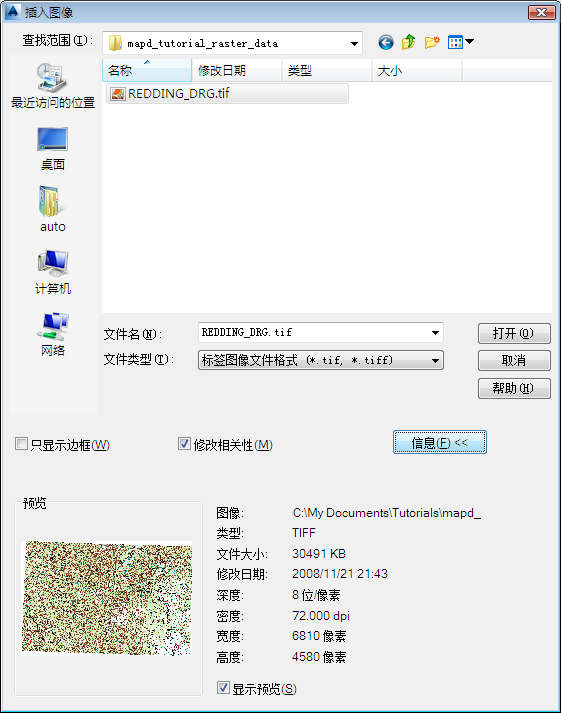

     “信息”可以显示预览和图像统计信息。

   • 选择“修改相关性”。
   • 单击“打开”。
5. 在“图像相关性”对话框中，执行以下操作：
   • 如果当前选项卡不是“源”选项卡，请单击“源”选项卡。

     “相关性源”是“World 文件”。实际文件名为 REDDING_DRG.tfw。该文件存储在您从中复制教程样例文件的位置。

     World 文件中的数据可以确定插入点 X 和 Y 在“插入值”下的值。由于这些值会对图像进行地理参考，因此该图像可以在图形中正确定位。

     注： 如果需要，您可以手动调整插入值。
   • 单击“确定”。

     图像在图形中正确定位。

6. 保存文件。
   • 依次单击 “另存为”“AutoCAD 图形”。
   • 在“另存为”对话框中，导航到您为教程地图创建的文件夹。
   • 单击“保存”。

要继续此教程，请转至 练习 2：查看图像信息。
