要运行瞬态冷却分析，除了零件模型外，您还需要具有其关联的冷却管道、软管、隔水板等。以及任何其他组件（如模具镶件）的模具模型。如果您没有模具模型，可以使用“模具镶块向导”创建一个模型。
使用“模具镶块向导”，您可以将模具镶块生成为区域，或者创建 CAD 模具。在任一情况下，冷却管道和浇注系统都必须由基础曲线表示，这样它们才能包含在模具生成中。
注： 四面体单元必须完全封闭在模具表面内。柱体单元可能突出。
模具镶块作为区域

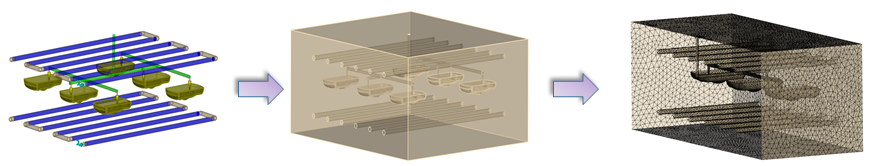

“模具镶块作为区域”是默认设置。单击
“模具镶块向导”时，将显示一条消息，指示正在将模具镶块生成为区域。检查尺寸并根据需要进行调整，直到您满意为止。随后可以创建 CAD 模具镶块（如果需要）。
注： 要通过“模具镶块向导”进行研究，零件、镶件和曲线必须位于可见层中。
CAD 模具镶块
此选项仅适用于 CAD 格式。使用“模具镶块向导”生成 CAD 模具可简化对模具划分网格的下一步骤：
- 借助它，可以使用模具网格工具“CAD”选项卡中的“自动调整大小”选项。此选项会自动设置模具内部和外部面的相应边长。
- 合并公差选项位于“模具镶块向导”对话框中，可避免稍后手动使用“缝合接触界面”。
- 将减去镶件、零件、流道系统和冷却系统之类的内部零部件，并将创建简化的立方体模具。

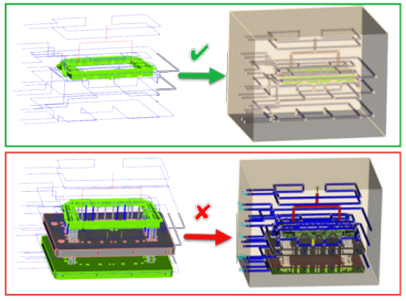

可以在单个步骤中创建 CAD 模具镶块，也可以创建模具镶块作为区域、确认其符合要求，然后从中创建 CAD 模具。能否成功在单个步骤中生成 CAD 模具，取决于零件和镶件的干净度。如果 CAD 零件/镶件具有几何体错误，CAD 模具镶块生成很可能由于错误失败，也可能成功。因为零件/镶件不具有任何几何错误很重要，所以 CAD 模具镶块生成不设为默认选项。
注： 要通过“模具镶块向导”进行研究，CAD 单元和曲线必须位于可见层中。
