对喷水管手动建模的步骤

要对喷水管手动建模，请创建指定喷水管单元的曲线，然后对曲线进行网格划分。

注： 或者，可以在划分网格时生成喷水管，方法是从冷却系统的已输入 CAD 模型中提取中心线，并将“喷水管”的特性应用到相应曲线

其中假设：

• 冷却管道曲线已定义，并且喷水管将要添加到其中一个或多个曲线。
• 还假设在要创建喷水管的冷却管道曲线上不存在节点。

注：

对于冷却 (BEM) 分析，当冷却单元经过具有不同热特性的镶件，随后进入模具其余部位时，需要指定镶件材料并将其应用到这些单元。

节点可能需要放置在位于镶件边界的冷却管道曲线上，以便受影响的单元和镶件可以对齐。将其他特性应用到受影响的单元，以便可以轻松应用镶件材料。

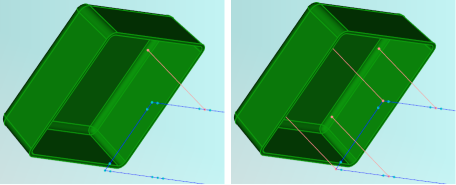

1. 单击 （“几何”选项卡 > “创建” > “创建节点”），并将某一节点置于表示喷水管底部的回路上。
2. 单击 （“几何”选项卡 > “创建”面板 > “曲线” > “创建直线”），并从朝向零件的节点创建一条直线。结束曲线，其相对于零件的距离至少应等于喷水管的外径。
3. 选择表示喷水管的曲线。依次单击“几何”选项卡 > “特性”面板 > “指定” > “新建” > “喷水管”。
4. 在“喷水管”对话框的“喷水管表面特性”选项卡中输入喷水管尺寸。 要避免喷水管内出现过压，内外径之比应约为 0.7。
5. 为“热传导系数”(HTE) 输入 1。
6. 从“喷水管”对话框的“模具特性”选项卡的选项中选择模具材料。如果喷水管以其他材料形式装入模具其余部位，请务必指定该材料。
7. 在“名称”框中，为喷水管输入合适的名称，然后单击“确定”两次。
8. 在“方案任务”窗格中的“网格”图标任务上单击右键，然后选择 “定义网格密度” 。将网格密度设置为喷水管直径的 2.5 倍。单击“应用”和“确定”。
9. 单击 （“网格”选项卡 > “网格”面板 > “生成网格”），取消选中复选框，然后单击“立即划分网格”。
