平坦度

通常，对于零件的某一部分（例如密封表面、部件平面），需要考虑平坦度。

要轻松解释平坦度，必须使用层或路径图分离关注区域。通常，会设置坐标系，因此平面方向以外是 Z 方向。使用锚系统或局部坐标系来完成方向设置。

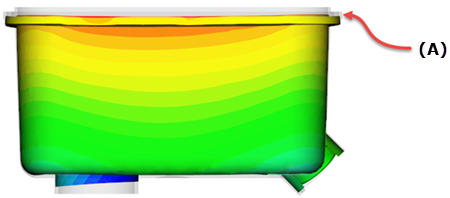

在下图中，密封表面位于 XY 平面，它是 Z 变形的一个极小部分。用层隔离密封表面有助于解释。

A = 密封表面

如果隔离密封表面略高于公差，则可能密封表面是平坦的并且在公差范围内，但该表面不在 XY 平面中。名为“平坦度”的命令可用于检查平面是否平坦。

要使用平坦度脚本：

1. 通过任何必要的方式，在平面上选择要检查的节点。
2. 依次单击 “视图”选项卡 > “窗口”面板 > “用户界面” > “命令行”。
3. 在命令行中键入flatness。将显示一个消息框，指示翘曲之前和之后的平坦度。
