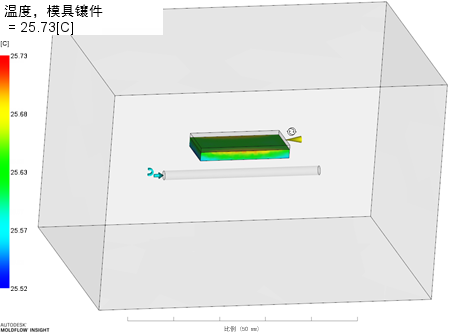

温度，模具镶件结果

“温度，模具镶件”结果显示了在冷却时间结束时使用冷却 (BEM) 求解器计算得出的整个模具镶件厚度内的温度。

计算模具镶件的温度时，考虑模具的温度，模具的温度基于整个周期内（包括开合模时间）的平均模具表面温度。

注意： “温度，模具镶件”结果通过使用边界元法 (BEM) 计算得出的，并且仅在已对模箱和模具镶件建模的情况下才可计算。

设置用于计算温度的整个模具点数的步骤：

• 单击 （“主页”选项卡 > “成型工艺设置”面板 > “工艺设置”）
• 在“冷却设置”页面上，单击“冷却求解器参数”。
• 确保已选中“计算内部模具温度”。
• 单击“设置格栅分辨率”并输入 X、Y 和 Z 方向上的值。

  数值越高，结果越精确，但分析时间就越长。默认情况下，该值为 20。

使用此结果

可以使用此结果来确定模具镶件表面上的局部热点或冷点，或者使用此结果来确定是否应该使用热传导更好的其他模具镶件材料。也可以使用剖切平面工具检查模具镶件内的温度；平均温度的变化应该很小。平均温度高的区域可能说明这些区域冷却效果不佳。考虑在这些区域附近添加冷却管道。

注： 如果动画演示结果，则可在实体模型内看到镶件温度随时间的变化情况。

提示： 可以在任意给定节点上创建模具镶件温度的 XY 图，以查看该节点处温度随时间的变化情况。单击 （“结果”选项卡 > “图形”面板 > “新建图形” > “图形”），然后向下滚动到此结果。记得将“图类型”更改为“XY 图”。

检查事项

查看“温度，模具镶件”结果时，请注意以下方面。

• 模具镶件的温度在周期结束时应冷却至指定模具温度。
