摩擦系数确定管道中的摩擦损失，具体取决于该管道的砂粒粗糙度系数 (e/D) 和流经该管道的流体的雷诺数 Re。
无量纲摩擦系数的功能行为将完全显示在莫迪图表中。莫迪图已根据经验设置，将雷诺数和管道粗糙度关联到摩擦系数。Colebrook-White 方程是莫迪图的精确数值解决方案。但 Colebrook White 方程是一个隐性方程，无法精确求解。该方程必须迭代求解，这非常耗时。所有其他方程都是 Colebrook-White 方程的近似，默认使用 Swamee-Jain 方程。
该结果可在冷却结果文件夹中找到，并适用于：
| 成型工艺 | 分析序列 |
|---|---|
| 冷却液流动 | 冷却液流动 |
| 提供冷却分析的所有成型工艺 | 包括“冷却”或“冷却 (FEM)” |
并适用于所有网格类型的序列：
3D
双层面
中性面
使用此结果

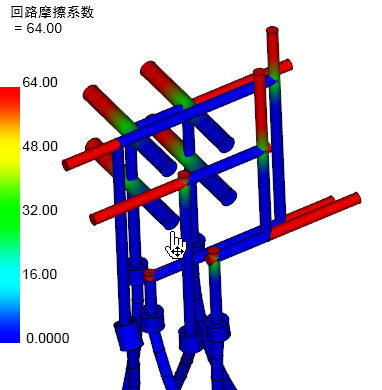

如果要使用管道粗糙度或流动速率进行实验，请将您的结果直接与莫迪图进行比较，以测试该解决方案的精确度。您还可以将该结果用于比较其他近似的精确程度，然后选择要在您的冷却分析中使用的近似。在以下示例中，冷却回路尽头的摩擦系数较高。
将您的摩擦系数结果与压力降结果进行比较。
检查事项
查看“回路摩擦系数”结果时，请检查
- 摩擦系数是否与莫迪图中预测的值匹配
- 将摩擦系数和压力结果一起比较是否有意义
