冷却液流动分析

“冷却液流动”是一种新型分析，使您能够快速模拟冷却回路中的流体行为，无需花费额外时间即可分析零件和模具。

所有网格类型都支持“冷却液流动”分析：

分析序列	网格类型
冷却液流动

在优化冷却回路性能后，对零件和模具划分网格，然后对已优化的冷却回路运行“冷却”分析。

局限

“冷却液流动”分析仅适用于柱体单元。对于 3D 管道，提取管道中心线，并将提取的曲线网格划分为柱体单元。

为了帮助您了解回路设计的性能以及帮助您决定获得该性能所需的泵规格，将提供两个新结果。

注：这些结果也会写入标准冷却和冷却 (FEM) 分析。

回路次要损失系数结果

回路次要损失或 K 系数是冷却回路中因每个弯头、弯管、T 形三通连接、膨胀、收缩等引起的流动阻力。过去，软件已计算回路次要损失的近似值，并将这些值用于冷却分析模拟中。通过此结果，您可以实际查看已计算的近似值以及它们出现在回路中的位置，可选择输入来自元件制造商的特定值，或者可以指示软件忽略次要损失。

回路摩擦系数结果

摩擦系数确定回路中的摩擦损失，具体取决于管道的等效砂粒粗糙度系数 (e/D) 和流经该管道的流体的雷诺数 R_e。计算摩擦系数的默认方程是 Swarmee-Jain 方程，但您可以按需选择其他多个方程，并比较不同近似法的结果。

将这些新结果与现有“回路冷却液温度”、“回路流动速率”、“回路压力”结果结合使用，可深入了解回路行为。

例如：

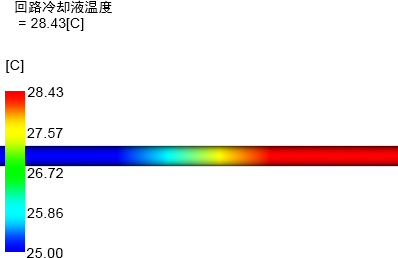

图 1：具有传热信息的单元两侧的冷却液温度。
