通过毛坯模型创建残留模型毛坯状态

以下示例说明如何使用在创建基本残留模型中创建的残留模型创建残留模型毛坯状态。

注： 在创建残留模型副本时，残留模型中的当前激活状态将被用作副本中的毛坯状态。例如，如果为具有激活刀具路径状态的“Stock Model 1”创建副本，则创建的副本“Stock Model 1_1”将包含单个毛坯状态，通过原始残留模型中的激活刀具路径状态来表示毛坯。

1. 在主残留模型中的刀具路径状态激活的情况下，单击“残留模型”选项卡 >“激活”面板 >“复制”为“Roughing”残留模型创建副本。

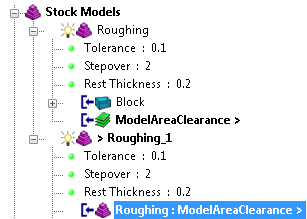

   这会将具有刀具路径状态的残留模型“Roughing_1”创建为毛坯。



2. 激活“等高精加工”刀具路径。
3. 单击“残留模型”选项卡 >“应用”面板 >“刀具路径”以应用残留模型的刀具路径状态。
4. 单击“残留模型”选项卡 >“计算”面板 >“残留模型”>“计算”以计算残留模型的刀具路径状态。

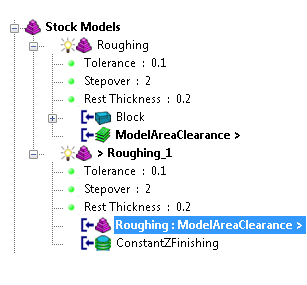

   残留模型“Roughing_1”现在包含两个状态：

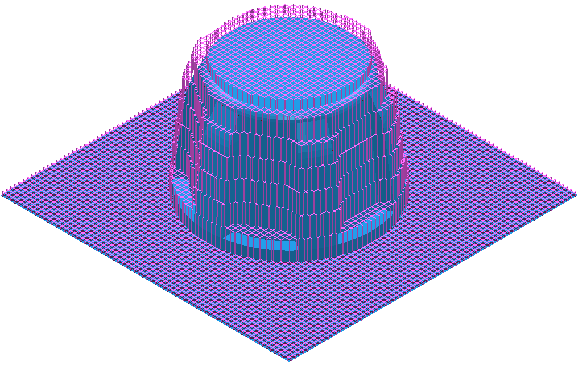

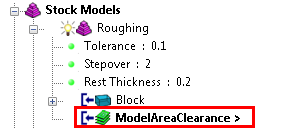

   • 第一个状态表示毛坯状态，也即继承自主残留模型“Roughing”的“ModelAreaClearance”刀具路径状态。

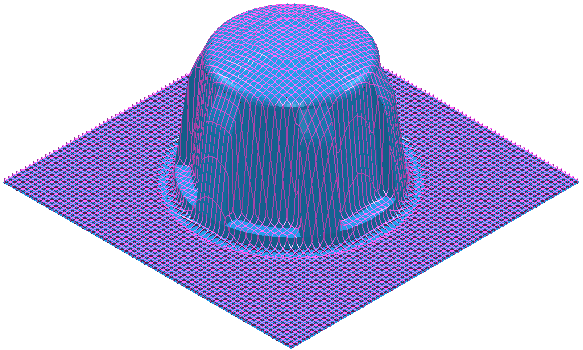

   • 第二个状态表示应用于残留模型的“等高精加工”刀具路径状态。
