Rozmístí kopie objektu do libovolné kombinace řádků, sloupců a úrovní.
2D obdélníkové pole s jednou nahrazenou položkou

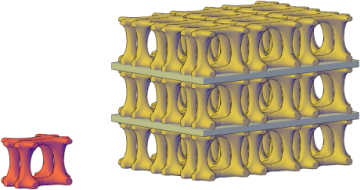

3D obdélníkové pole se třemi úrovněmi
Tento příkaz je stejný jako možnost Obdélníkové u příkazu POLE. Systémová proměnná DELOBJ určuje, zda mají být zdrojové objekty pole po jeho vytvoření odstraněny, nebo zachovány.
Zobrazí se následující výzvy.
Vybrat objekty
Vyberte objekty, které chcete použít v poli.
Asociativní
Určuje, zda objekty pole jsou asociativní nebo nezávislé.
- Ano
- Obsahuje položky pole v jednom objektu pole, podobně jako blok. Asociativní pole umožňuje rychle šířit změny v rámci pole úpravou vlastností a zdrojových objektů.
- Ne
- Vytvoří položky pole jako nezávislé objekty. Změny jedné položky neovlivní další položky.
Referenční bod
Určuje umístění základního bodu pole a uzlu základního bodu.
- Referenční bod
-
Určuje základní bod pro umístění položek v poli.
- Klíčový bod
-
Pro asociativní pole určuje platnou vazbu (neboli klíčový bod), kterou mají zdrojové objekty použít k zarovnání s cestou. Pokud upravujete zdrojové objekty nebo trajektorii výsledného pole, zůstává základní bod pole shodný s klíčovým bodem zdrojových objektů.
Počet
Určuje počet řádků a sloupců a poskytuje dynamické zobrazení výsledků při posunutí kurzoru (rychlejší alternativa možností Řádky a sloupce).
- Výraz
-
Odvodí hodnotu na základě matematického vzorce nebo rovnice.
Rozteč
Určuje rozteč mezi řádky a sloupci a poskytuje dynamické zobrazení výsledků při přesunutí kurzoru.
- Vzdálenost mezi řádky
- Určuje vzdálenost mezi jednotlivými řádky, měřenou od ekvivalentních míst na jednotlivých objektech.
- Vzdálenost mezi sloupci
- Určuje vzdálenost mezi jednotlivými sloupci měřenou od ekvivalentních míst na jednotlivých objektech.
- Jednotková buňka
-
Současně určuje vzdálenost mezi řádky a sloupci nastavením každého rohu obdélníkové oblasti, která je ekvivalentem rozteče.
Sloupce
Upraví počet a rozteč sloupců.
- Počet sloupců
-
Nastaví počet sloupců v poli.
- Vzdálenost mezi sloupci
- Určuje vzdálenost mezi jednotlivými sloupci měřenou od ekvivalentních míst na jednotlivých objektech.
- Celkem
- Určuje celkovou vzdálenost mezi počátečním a koncovým sloupcem, měřenou od ekvivalentních míst na počátečním a koncovém objektu.
Řádky
Určuje počet řádků v poli, vzdálenost mezi nimi a přírůstek výšky mezi řádky.
- Počet řádků
-
Nastaví počet řádků v poli.
- Vzdálenost mezi řádky
- Určuje vzdálenost mezi jednotlivými řádky, měřenou od ekvivalentních míst na jednotlivých objektech.
- Celkem
- Určuje celkovou vzdálenost mezi počátečním a koncovým řádkem, měřenou od ekvivalentních míst na počátečním a koncovém objektu.
- Rostoucí výška
- Nastaví zvýšení nebo snížení výšky pro každý následující řádek.
- Výraz
-
Odvodí hodnotu na základě matematického vzorce nebo rovnice.
Úrovně
Určuje pro 3D pole počet a rozteč úrovní.
- Počet úrovní
- Určuje počet úrovní pole.
- Vzdálenost mezi úrovněmi
- Určuje rozdíl hodnot souřadnic Z mezi ekvivalentními místy na každém objektu.
- Celkem
-
Určuje celkovou vzdálenost v hodnotách souřadnic Z mezi ekvivalentními místy na objektech v první a poslední úrovni.
- Výraz
-
Odvodí hodnotu na základě matematického vzorce nebo rovnice.
Konec
Ukončí příkaz.
