Senden der Eingabedatei zur Analyse

Die Eingabedatei kann jetzt über eine Eingabeaufforderung zur Analyse übermittelt werden.

Eine Stapeldatei mit dem Namen ansys-helius.bat, die zusammen mit Helius PFA installiert wird, erleichtert das Senden von Jobs an Helius PFA. Diese Datei befindet sich im Ordner "bin" im Helius PFA-Verzeichnis auf Ihrem Computer. Die Verwendung dieser Stapeldatei wird im Folgenden gezeigt:

Öffnen Sie die Autodesk Helius PFA-Befehlsshell.
- Eine Verknüpfung mit dieser Befehlsshell wurde während der Installation des Produkts auf Ihrem Desktop installiert.
- Wenn Sie die Verknüpfung löschen, können Sie die Befehlsshell mit dem Namen heliuscmd.exe im Ordner "bin" des Helius PFA-Verzeichnis finden.
Ändern Sie das Verzeichnis in das Verzeichnis mit der Eingabedatei, indem Sie Folgendes eingeben:
```
cd [directory address]
```

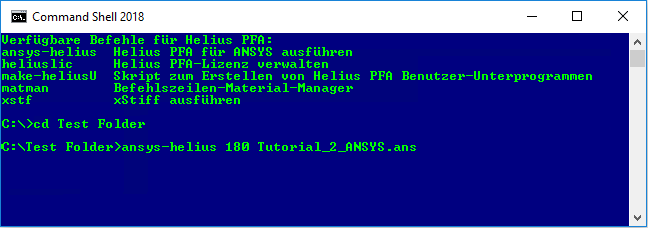

Beispiel: Wenn sich die Eingabedatei im Ordner "c:\test folder" befindet, geben Sie "cd c:\test folder" ein, wie unten gezeigt.

Übermitteln Sie den Job durch Eingabe des folgenden Befehls wie unten gezeigt:
```
ansys-helius 180 Tutorial_2_ANSYS.ans
```

Im obigen Beispiel ruft ansys-helius die Stapeldatei auf, die Jobs mit der benutzerdefinierten ausführbaren ANSYS-Datei übermittelt. 180 ist die Version von ANSYS (170, 17.1 und 172 sind die anderen gültigen Optionen) und Tutorial_2_ANSYS.ans ist der Name der Eingabedatei.

Weitere Anleitungen zur Untersuchung der Ergebnisse nach dem Abschluss der Finite-Elemente-Lösung finden Sie im Abschnitt Anzeigen und Interpretieren der Ergebnisse von Lernprogramm 1.
- Um die Ergebnisdatei zu öffnen, starten Sie ANSYS APDL und öffnen Sie Tutorial_2_ANSYS.db. Klicken Sie anschließend auf General Postproc > Data & File Opts und wählen Sie Tutorial_2_ANSYS.rst aus. Um die letzten Ergebnisse zu lesen, klicken Sie auf General Postproc > Read Results > Last Set.
