In diesem Schritt erstellen Sie Randbedingungen, die die untere Fläche der Platte möglichst wenig einschränken und eine Starrkörperbewegung verhindern.
- Wechseln Sie zum Modul Load.

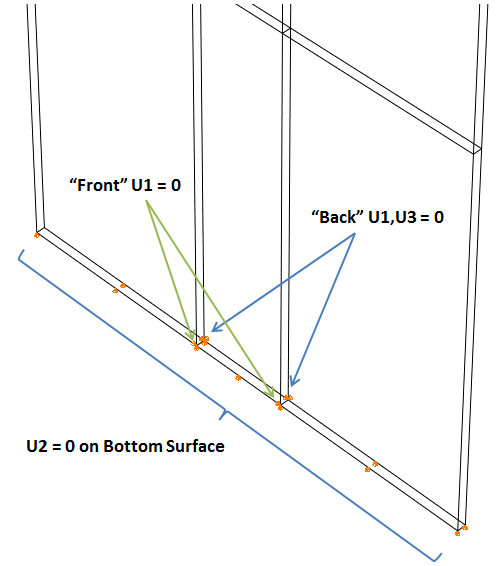

- Erstellen Sie eine Randbedingung vom Typ Displacement/Rotation () namens Bottom. Wählen Sie jede Fläche auf der Unterseite des Prüfstücks als Bereich aus, und legen Sie U2 = 0 fest.
- Erstellen Sie eine zweite Randbedingung vom Typ "Displacement/Rotation" namens Back. Wählen Sie die zwei unten angegebenen Punkte aus (0,2,0.09 und 0,3,0.09), und legen Sie U1 = 0 und U3 = 0 fest.
- Erstellen Sie eine dritte Randbedingung vom Typ "Displacement/Rotation" namens Front. Wählen Sie die zwei unten angegebenen Punkte aus (0,2,0 und 0,3,0), und legen Sie U1 = 0 fest.
