Helius PFA verwendet zum Definieren eines Materials in Abaqus eine *USER MATERIAL-Definition anstelle einer *ELASTIC-Definition. Bei Verwendung einer *USER MATERIAL-Definition kann Abaqus bestimmte Section-Parameter nicht berechnen, da die hierfür erforderlichen elastischen Konstanten nicht verfügbar sind. Sie müssen diese Parameter definieren, damit eine Analyse erfolgreich ausgeführt werden kann.
Zum Lieferumfang von Helius PFA gehört das Befehlszeilenprogramm xStiff, das eine Abaqus-Eingabedatei einliest und automatisch alle äußeren Steifheitsparameter berechnet und einfügt, die für reduzierte Integrationselemente mit Helius PFA-Materialien erforderlich sind. Dieses Hilfsprogramm erhöht erheblich die Geschwindigkeit und Genauigkeit der Modellerstellung.
Bevor wir xStiff ausführen können, müssen wir eine Eingabedatei aus Abaqus /CAE generieren.
- Wechseln Sie zum Modul Job.
- Erstellen Sie einen Job () namens Tutorial_6_UD_Abaqus.
- Wählen Sie in der Hauptsymbolleiste .
- Öffnen Sie die Befehlszeile von Helius PFA, und wechseln Sie zu dem Verzeichnis, in dem Tutorial_6_UD_Abaqus gespeichert wurde.

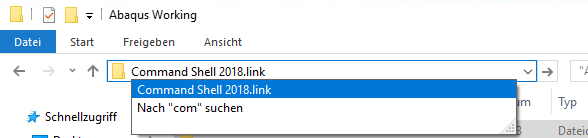

Tipp: Navigieren Sie mit Windows Explorer zu Ihrem Arbeitsverzeichnis, und beginnen Sie mit der Eingabe des Befehls Command Shell; klicken Sie auf Command Shell 2019.lnk, wenn dies angezeigt wird. Hierdurch wird automatisch die Befehlszeile von Helius PFA im entsprechenden Verzeichnis geöffnet.
- Geben Sie in der Befehlszeile Folgendes ein:
>>xstf /i Tutorial_6_UD_Abaqus
- xStiff schreibt eine geänderte Eingabedatei und benennt sie in Tutorial_6_UD_Abaqus_xs.inp um. Öffnen Sie die neue Datei, und beachten Sie die Ergänzung des Schlüsselworts *Hourglass Stiffness.
