Über die Eigenschaften auf dieser Registerkarte können Sie die Ansicht, das Ansichtsfenster und den Bemaßungstyp in Detailzeichnungen konfigurieren.

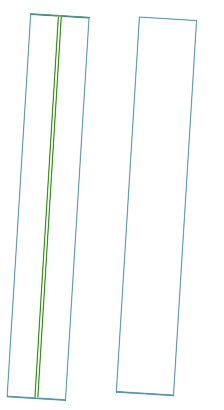

| Option | Beschreibung |
|---|---|
| Ansichtseigenschaften | |
| Maßstab | Legt den Maßstab der Ansicht fest. |
| Drehung | Bestimmt den Drehwinkel der Ansicht. |
| Kontrollkästchen Verdeckte Kanten anzeigen | Wenn dieses Kontrollkästchen aktiviert ist, werden die verdeckten Kanten von detaillierten Elementen in der jeweiligen Detailansicht angezeigt.
|
| Ansichtseinstellungen | |
| Größe des Ansichtsrahmens (xy-Ansichtsfenster) | Legt die Größe des Ansichtsrahmens in der X- und Y-Richtung fest, wenn das Kontrollkästchen Automatisch nicht aktiviert ist. |
| Kontrollkästchen Automatisch | Wenn dieses Kontrollkästchen aktiviert ist, wird die Größe des Ansichtsrahmens automatisch eingestellt. |
| Ansichtstiefe (z-Blickrichtung): | |
| Kontrollkästchen Unbegrenzt | Wenn dieses Kontrollkästchen aktiviert ist, ist die Ansichtstiefe in z-Blickrichtung unbegrenzt. |
| Vorn | Beschränkt die Ansichtstiefe auf den festgelegten Wert vorn in der Ansicht. |
| Hinten | Beschränkt die Ansichtstiefe auf den festgelegten Wert hinten in der Ansicht. |
| Vorderansicht verschieben (relativ zur aktuellen Position) | In Ansichten mit Tiefenbeschränkung kann die Referenzebene (Z=0 in Ansicht BKS) entlang der Z-Richtung verschoben werden. |
| Maßtyp | |
| Kontrollkästchen Summenmaßsymbol verwenden | Wenn dieses Kontrollkästchen aktiviert ist, können Sie mit einer Zeichnungsebene die Summenmaßfunktion steuern. Die Summenmaßfunktion markiert eines der Hauptteilenden als Referenz für Summenmaße und fügt ein Symbol in die Zeichnung ein.
Anmerkung: Diese Option wird nur von Teilzeichnungen genutzt und stellt eine Überschreibung einer Zeichnungsstileinstellung dar.
|
| Gelöschte Teile | |
| Kontrollkästchen Wiederherstellen der vom Anwender gelöschten Teile | Wenn dieses Kontrollkästchen aktiviert ist, werden die vom Anwender aus der jeweiligen Ansicht gelöschten Teile wiederhergestellt. |
