VERGLEICH (Befehl)

Bietet einen visuellen Vergleich zwischen zwei Zeichnungen. Farbe und Änderungssymbole werden verwendet, um die Unterschiede anzuzeigen.

Zugriffsmethoden

Werkzeugkasten:

Menü: Datei > DWG vergleichen

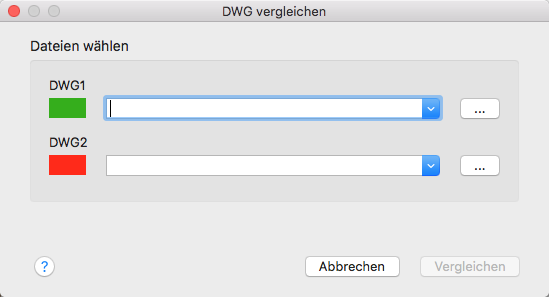

Das Dialogfeld DWG Vergleichen wird angezeigt. Wählen Sie die zu vergleichenden Zeichnungsdateien aus und klicken Sie auf Vergleichen. Verwenden Sie die Dropdown-Listen zum Auswählen von kürzlich verglichenen Zeichnungen.

Beim Vergleich werden Objekte, die geändert, hinzugefügt oder entfernt wurden, in der Überprüfungszeichnung identifiziert. Das Ergebnis wird auf einer neuen Registerkarte in einer neuen Zeichnung, der sogenannten Vergleichszeichnung, angezeigt. Der Name des Vergleichszeichnung ist eine Kombination aus den Dateinamen der verglichenen Zeichnungen, Vergleich_dateiname1 vs dateiname2.dwg. In der Vergleichszeichnung werden die Unterschiede als Vergleichsgruppen markiert, mithilfe von Änderungswolken.

Leiste DWG vergleichen

Steuert die Navigation durch mehrere Änderungsgruppen mithilfe der Schaltflächen Zurück und Weiter.

Aktuelle Änderungsgruppe. Zeigt die Nummer der aktuellen Änderungsgruppen an. Geben Sie die Nummer einer bestimmten Änderungsgruppe ein, und drücken Sie die EINGABETASTE, um auf diese Änderung zu zoomen.

Gesamtzahl der Änderungsgruppen. Zeigt die Gesamtzahl der Änderungsgruppen in der Vergleichsergebniszeichnung an.

Öffnet eine Palette, auf der Sie Vergleichsoptionen ändern können, darunter Farbe, Revisionswolken, Schraffur und Text.

Unterschiede

Aktiviert oder deaktiviert die Objekte nur in DWG1 oder DWG2 oder Objekte, die in beiden Zeichnungen enthalten sind.

Farbmuster. Legt die Farbe für die Objekte nur in DWG1 oder DWG2 oder Objekte, die in beiden Zeichnungen enthalten sind, fest.

Öffnet oder wechselt zu DWG1 oder DWG2.

Legt die Anzeigereihenfolge überlappender Objekte in der Vergleichsergebniszeichnung fest.

Änderungssymbole

Blendet die Revisionswolken um jede Änderungsgruppe in der Vergleichsergebniszeichnung ein oder aus. Änderungsgruppen sind identisch, unabhängig davon, ob Revisionswolken angezeigt werden.

Profilart

• Rechteckig. Erstellt eine rechteckige Revisionswolke um jede Änderungsgruppe, um die Änderungen anzuzeigen.
• Polygonal. Erstellt polygonale Revisionswolken um jede Änderungsgruppe, um die Änderungen anzuzeigen.

Rand. Legt den Rand zwischen den Änderungsgruppen und Revisionswolken fest.

Vergleichen

Legt fest, ob Schraffurobjekte im Zeichnungsvergleich berücksichtigt werden.

Legt fest, ob Textobjekte im Zeichnungsvergleich berücksichtigt werden.
