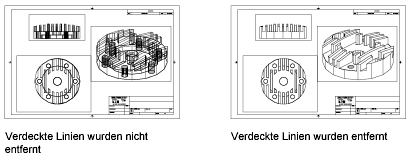

So entfernen Sie verdeckten Linien beim Plotten

So entfernen Sie verdeckte Linien, wenn Sie von einer Layout-Registerkarte plotten

1. Wählen Sie ein Layout-Ansichtsfenster aus.
2. Doppelklicken Sie auf die Grenzen des Ansichtsfensters, um die Palette Eigenschaften aufzurufen.
3. Klicken Sie auf der Palette Eigenschaften auf Schattierungs-Plot.
4. Wählen Sie aus der Dropdown-Liste Schattierungs-Plot die Option Verdeckt.
5. Klicken Sie auf OK, um die Zeichnung zu plotten.


So entfernen Sie verdeckte Linien, wenn Sie von der Modell-Registerkarte plotten

1. Klicken Sie auf Registerkarte AusgabeGruppe PlotPlotten. Finden
2. Wählen Sie im Dialogfeld Plotten unter Optionen des schattierten Ansichtsfensters aus der Dropdown-Liste Schattierungs-Plot die Option Verdeckt aus.
3. Klicken Sie auf OK, um die Zeichnung zu plotten.
