Erstellen einer Schnittebene, die zum Erreichen der benötigten Querschnittsansicht verändert und verschoben werden kann.

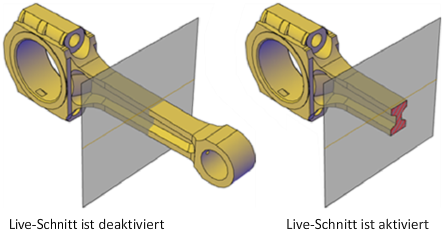

Mit dem Befehl SCHNEBENE können Sie einen oder mehrere Schnittobjekte erstellen und diese in einem 3D-Modell (3D-Volumenkörpern, Flächen oder Netzen) platzieren. Wenn Sie Live-Schnitt aktivieren, können Sie temporäre Aussparungen im 3D-Modell beim Verschieben des Querschnittobjekts durch dieses betrachten. Die 3D-Objekte selber werden nicht geändert.
Querschnitt mit dem Schnittebenenindikator einstellen.

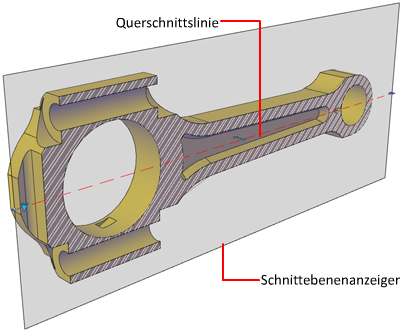

Schnittobjekte verfügen über einen transparenten Schnittebenenindikator, der als Schnittebene fungiert. Um verschiedene Schnittansichten zu erhalten, kann diese Ebene durch ein 3D-Modell bewegt werden, das aus 3D-Volumenkörpern, Oberflächen oder Regionen besteht.
Speichern von Eigenschaften in Schnittlinien
Die Schnittebene enthält eine Schnittlinie, in der Schnittobjekteigenschaften gespeichert sind. Sie können mehrere Schnittobjekte erstellen, um verschiedene Eigenschaften zu speichern. So kann beispielsweise ein Schnittobjekt ein Schraffurmuster an der Überschneidung der Schnittebene anzeigen. Ein anderes Schnittobjekt kann einen besonderen Linientyp für die Umgrenzung der geschnittenen Fläche anzeigen.
Analysieren des Modells mit Live-Schnitt
Mit Live-Schnitt können Sie interne Details von 3D-Objekten durch Verschieben und Anpassen der Schnittebene dynamisch analysieren. Sie können festlegen, ob der Teil des Modells auf der Ansichtsseite des Schnittebenenindikators ausgeblendet oder abgeschnitten werden soll.
Speichern und gemeinsames Nutzen von Schnittbildern
Nachdem Sie eine Schnittansicht erstellt haben, können Sie einen genauen 2D- oder 3D-Block aus dem 3D-Modell erstellen. Diese Blöcke können dann analysiert oder auf Spiel- oder Überlagerungsbedingungen überprüft werden. Diese können auch bemaßt werden oder als Drahtkörper oder gerenderte Illustrationen in Dokumentationen und Präsentationszeichnungen verwendet werden.
