Im vorhergehenden Abschnitt wurde erläutert, wie Autodesk Civil 3D komplexe Geometrien modelliert. Diese Konzepte umfassen zahlreiche optimale Verfahren zum Korrigieren von Verschneidungsgrundrissen und verdeutlichen diese. So können Sie beispielsweise mithilfe der Werkzeuge für die Bearbeitung von Elementkanten in Autodesk Civil 3D Elementkanten bereinigen und vereinfachen.
Sie können einige der folgenden optimalen Verfahren anwenden:
- Überprüfen Sie die Höhen entlang von Elementkanten mithilfe des Höheneditors. Suchen Sie nach Stellen, an denen die Höhe möglicherweise ungewollt auf null (0) fällt, wie z. B. bei einem Teilungspunkt.
- Entfernen Sie unnötige Punkte, und vereinfachen Sie die Verschneidungsgeometrie, wo immer dies möglich ist. Verwenden Sie hierzu den Befehl Bereinigen (WeedFeatures). Dies kann in Fällen, in denen sich mindestens zwei Verschneidungen überschneiden, zu deutlich besseren Ergebnissen führen.
- Ersetzen Sie Ausrundungen mithilfe des Befehls Bogen einpassen (FitCurveFeature) durch einen Bogen. Auf diese Weise entsteht anstelle vieler kurzer gerader Segmente eine Verschneidungsfläche mit einer glatten Kurve. Ausrundungen treten häufig bei Elementkanten auf, die aus 3D-Polylinien erstellt wurden, die keine Bogen unterstützen, wie z. B. Polylinien, die mit den Verschneidungsbefehlen in Land Desktop erstellt wurden.
Entfernen von nicht erforderlichen Punkten

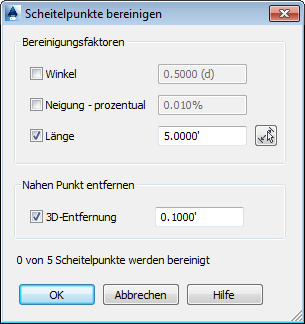

In Abbildung 16 ist das Dialogfeld für die Konfiguration des Bereinigungsvorgangs dargestellt. Hier können Sie die anzuwendenden Bereinigungsfaktoren angeben, numerische Werte anpassen und sich die Ergebnisse anzeigen lassen, bevor Sie die Konfiguration zuweisen. Klicken Sie in diesem Dialogfeld auf die Schaltfläche Hilfe, und rufen Sie das Hilfethema zur Bereinigung auf, um mehr darüber zu erfahren, wie Sie mit diesen Steuerelementen die besten Ergebnisse erzielen können.
Abbildung 16: Steuerelemente zum Bereinigen
Ersetzen von Ausrundungen
In Abbildung 17 ist links die Verschneidung auf der Innenseite einer Kurve dargestellt, die aus Liniensegmenten ausgerundet wurde. Die Verschneidung auf der rechten Seite wurde aus einem echten Bogen erstellt. Die bearbeitete Form des echten Bogens stellt eine realistischere Verschneidung dar.
Abbildung 17: Verschneidung aus einer segmentierten Kurve und aus einem echten Bogen
Mithilfe des Befehls Glätten können Sie, ähnlich wie mit dem Befehl Bogen einpassen bei Polylinien, eine ausgerundete Elementkante in einen echten Bogen umwandeln.
