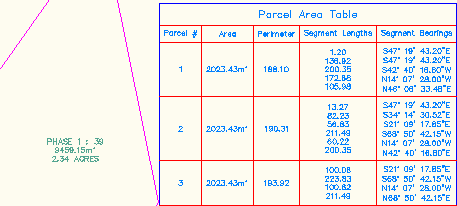

Sie können Tabellen in eine Zeichnung einfügen, um die Geometrie ausgewählter Objekte zu dokumentieren.
Jede Zeile einer Tabelle enthält Informationen über eine einzelne Objektkomponente, beispielsweise eine Linie. Tabellen werden für Punkte, Parzellen, Achsen, DGMs, Haltungen und Schächte/Bauwerke unterstützt.
- Die erste Datenspalte einer Tabelle ist für die Markierungsnummer oder Kennung reserviert. Anmerkung: Für Punkttabellen wird die Punktnummer als Kennung verwendet. Für Parzellentabellen wird die Parzellen-ID als Kennung für die Fläche und Markierungsnummer für Linien und Bogen verwendet.
- Zusätzliche Spalten zeigen die Objektdaten an.
Hinzufügen von Tabellen
Gehen Sie wie folgt vor, um einer Zeichnung eine Tabelle hinzuzufügen:
- Richten Sie für das Objekt einen Tabellenstil ein. Der Tabellenstil legt die Art der Daten fest, die in die Tabelle eingefügt werden.
- Beschriften Sie die Objekte, dessen Daten Sie zu einer Tabelle hinzufügen möchten.
Wählen Sie die Tabellendaten nach einem der folgenden Verfahren aus:
- Indem Sie einzelne Beschriftungen auswählen
- Indem Sie einen Beschriftungsstil festlegen
- Indem Sie Punktgruppen (für Punkttabellen) auswählen
- Indem Sie eine Achse (für Achssegmenttabellen) auswählen
Wenn Sie eine Tabelle in eine Zeichnung einfügen, müssen die meisten Beschriftungen im Bezeichnungsmodus angezeigt werden (die Ausnahmen zu dieser Regel sind Parzellenflächentabellen und Punkttabellen).
Falls für Beschriftungen der Beschriftungsmodus festgelegt ist, wird beim Einfügen der Tabelle automatisch der Bezeichnungsmodus für die Beschriftungen aktiviert. Obwohl nicht unbedingt erforderlich, ist es sinnvoll, die Beschriftungsstile vor dem Einfügen einer Tabelle auf den Bezeichnungsmodus zu setzen. Auf diese Weise wird verhindert, dass unerwünschte Stile erzeugt werden.
Nachdem Sie Bezeichnungen erstellt haben, können Sie diese zur Änderung der Reihenfolge neu nummerieren.
Hinzufügen von DGM-Legendentabellen
Bei der DGM-Analyse werden die Daten in Bereiche aufgelöst, denen unterschiedliche Farben zugewiesen werden. Legendentabellen zeigen diese Farben und Bereichswerte an.
Gehen Sie wie folgt vor, um einer Zeichnung eine DGM-Legendentabelle hinzuzufügen:
- Führen Sie eine DGM-Analyse durch. Weitere Informationen finden Sie unter Registerkarte Analyse (Dialogfeld DGM-Eigenschaften).
- Ändern Sie den DGM-Stil, damit er den Analysetyp anzeigt. Weitere Informationen finden Sie unter Registerkarte Anzeige (Dialogfeld DGM-Stil).
- Richten Sie einen DGM-Legendentabellenstil ein, um die DGM-Daten anzuzeigen.
