Verwenden Sie den Befehl Bogen umwandeln, um einige Arten von Ausrundungen aus Gründen der Abwärtskompatibilität mit Vorgängerversionen der Anwendung zu konvertieren.
Mit den Befehlszeilenoptionen, die angezeigt werden, nachdem Sie diesen Befehl ausgewählt haben, können Sie angeben, welche Art von Bogen konvertiert werden soll. Sie können Pufferelemente Ausrundung konvertieren, die mit dem Befehl Pufferelement Ausrundung (Parabel) erstellt wurden, sowie Festelemente Ausrundung, die mit dem Befehl Festelement Ausrundung (Parabolisch, Hoher/tiefer Punkt, Parameter, Länge) erstellt wurden.
- Pufferelemente Ausrundung (mit dem Befehl Pufferelement Ausrundung (Parabel) erstellt), die einen Zwangspunkt als Abhängigkeitstyp verwenden, werden in Bogen konvertiert, die ihrerseits Länge als Abhängigkeitstyp verwenden. Dieser Befehl konvertiert den Abhängigkeitstyp aller relevanten Bogen im ausgewählten Profil gleichzeitig.
Wichtig: Die Option für Pufferelement Bogen (Zwangspunkt) des Befehls Bogen umwandeln wurde für die Abwärtskompatibilität mit Vorgängerversionen der Anwendung (Version 2014 und früher) entwickelt. Mit dem Befehl Pufferelement Ausrundung (Parabel) erstellte Pufferelemente (Ausrundungen), die einen Zwangspunkt verwenden, müssen in ein Format konvertiert werden, das in früheren Versionen der Anwendung erkannt werden kann. Wenn Sie die Bogen nicht konvertieren, fehlen sie, wenn die Zeichnung in früheren Versionen der Anwendung geöffnet wird.
- Parabolische Festelemente Bogen (mit dem Befehl Festelement Ausrundung (Parabolisch, Hoher/tiefer Punkt, Parameter, Länge) erstellt), die einen Hoch-/Tiefpunkt und einen Parameter als Abhängigkeitstyp verwenden, werden in Festelemente Bogen konvertiert, die zwei Punkte und einen Parameter als Abhängigkeitstyp verwenden. Dieser Befehl konvertiert den Abhängigkeitstyp aller relevanten Bogen im ausgewählten Profil gleichzeitig.
Wichtig:
- Die Option für parabolische Festelemente des Befehls Bogen umwandeln wurde für die Abwärtskompatibilität mit AutoCAD Civil 3D 2018 entwickelt.
-
Um sie in AutoCAD Civil 3D 2018 anzeigen zu können, müssen parabolische Festelemente Ausrundung, die mit dem Befehl Festelement Ausrundung (Parabolisch, Hoher/tiefer Punkt, Parameter, Länge) in Autodesk Civil 3D 2019 erstellt wurden, in ein Format konvertiert werden, das in AutoCAD Civil 3D 2018 erkannt wird. Wenn Sie die Bogen nicht konvertieren, werden sie nicht angezeigt, wenn die Zeichnung in AutoCAD Civil 3D 2018 geöffnet wird.
Anmerkung: Festelemente Ausrundung, die in Autodesk Civil 3D 2019.1 Update mit dem Befehl Festelement Ausrundung (Parabolisch, Hoher/tiefer Punkt, Parameter, Länge) erstellt wurden, werden automatisch so konvertiert, dass sie zwei Punkte und einen Parameter als Abhängigkeitstyp verwenden, wenn Sie die Zeichnung in·AutoCAD Civil 3D 2018 öffnen.
- Nachdem die Bogen konvertiert wurden, können sie nicht mehr in den ursprünglichen Abhängigkeitstyp zurück konvertiert werden.
- Kreisförmige Festelemente Ausrundung, die mit dem Befehl Festelement Ausrundung (Kreisförmig, Hoher/tiefer Punkt, Parameter, Länge) erstellt wurden, können nicht konvertiert werden und werden nicht angezeigt, wenn die Zeichnung in AutoCAD Civil 3D 2018 geöffnet wird.
Anmerkung: Durch diesen Befehl werden TS-basierte Pufferelemente (Ausrundung), die durch einen Zwangspunkt definiert sind, nicht umgewandelt.
- Klicken Sie auf den Längsschnitt. Klicken Sie auf
Finden.

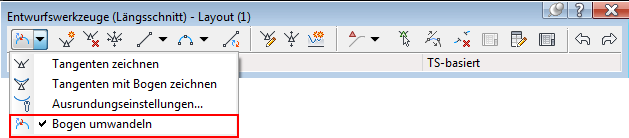

- Klicken Sie im Werkzeugkasten Entwurfswerkzeuge (Längsschnitt) auf Bogen umwandeln
.
- Geben Sie in der Befehlszeile an, welche Arten von Bogen konvertiert werden sollen.
