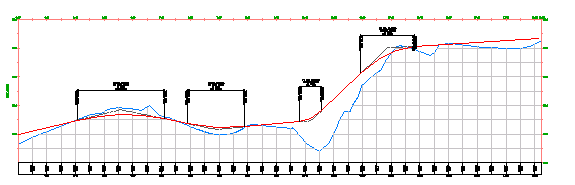

Sie können einen einzelnen Höhenplan erstellen, um einen Geländelängsschnitt anzuzeigen und eine Gradiente zu entwerfen. Jeder Höhenplan zeigt neue oder vorhandene Längsschnitte sowie Versätze für eine horizontale Achse.
Übungslektion: Anzeigen und Ändern von Höhenplänen
-
Klicken Sie auf
Finden.
- Navigieren Sie im Assistenten Höhenplan erstellen über die Verknüpfungen auf der linken Seite oder die Funktionen zum Vor- und Zurückblättern durch die Seiten. Anmerkung: Um die aktuellen Einstellungen zu übernehmen, klicken Sie auf Höhenplan erstellen.
Auf den Seiten des Assistenten finden Sie die folgenden Steuerelemente:
- Allgemeine Seite: Geben Sie den Namen der Achse sowie den Namen und die Beschreibung des Höhenplans ein. Anmerkung: Die Option Versatz-Längsschnitt durch vertikale Stapelung von Höhenplänen anzeigen ist nur bei der Erstellung einer Höhenplan-Stapelung verfügbar.
- Seite Stationsbereich: Hier werden die Anfangs- und Endstationen festgelegt.
- Seite Höhenplanhöhe: Hier werden die Höhe des Höhenplans sowie alle Optionen für einen abgetreppten Höhenplan einschließlich der abgetreppten Stationen und der Stile für die einzelnen Stationen festgelegt.
- Seite Längsschnitt-Anzeigeoptionen: Hier werden die zu zeichnenden Längsschnitte mit den zugehörigen Stilen, Beschriftungen und Layern festgelegt.
- Seite Kanalnetz/Druckleitungsnetz: Hier wird festgelegt, welche Kanalnetze und Komponenten gezeichnet werden.
- Seite Datenbänder: Hier werden die Datenbandsätze mit den zugehörigen Eigenschaften festgelegt.
- Seite Schraffuroptionen: Hier wird festgelegt, wie Bereiche zwischen zwei Längsschnitten im Höhenplan markiert werden, in denen Gelände abgetragen oder aufgetragen werden muss, um den Entwurfslängsschnitt zu erstellen.
- Allgemeine Seite: Geben Sie den Namen der Achse sowie den Namen und die Beschreibung des Höhenplans ein.
- Klicken Sie auf Höhenplan erstellen.
- Klicken Sie im Zeichnungsfenster auf eine Stelle für die untere linke Ecke (Ursprung) des Höhenplanrasters. Der Höhenplan wird erstellt.
