Dialogfeld Ausgleichsachse - Bereinigungsoptionen

In diesem Dialogfeld können Sie Scheitelpunkte entlang eines linearen Objekts hinzufügen oder entfernen, z. B. eine Elementkante oder ein AutoCAD-Objekt, wenn Sie eine Achse durch Ausgleichseinrechnung erstellen.

Bereinigen

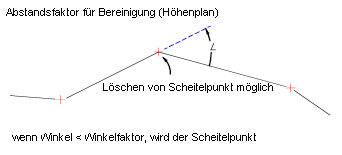

Verringert die Anzahl der Scheitelpunkte, die entlang des Ausgleichsobjekts erstellt werden. Der Bereinigungsfaktor ignoriert die Scheitelpunkte, die um weniger als die Winkeltoleranz abgeschrägt werden. Ein größerer Abschrägungswinkel bereinigt eine größere Anzahl von Punkten. Die Winkeltoleranz wird in Winkeleinheiten gemessen. Die Winkeltoleranz muss kleiner als die ergänzende Entfernung sein.

Winkeltoleranz

Gibt den Bereinigungswinkel an.

Ergänzung

Fügt Scheitelpunkte entlang des Ausgleichsobjekts hinzu.

Abstand

Gibt den maximalen Abstand zwischen Scheitelpunkten an. Wenn der Abstand zwischen den Scheitelpunkten an einem Objekt größer als der Ergänzungsfaktor ist, werden entlang der Höhenlinie in gleichem Abstand Punkte hinzugefügt. Der Abstand zwischen diesen Punkten ist entweder kleiner oder gleich dem Ergänzungsabstand. Je kleiner der Abstand ist, desto größer ist die Anzahl der Ergänzungspunkte.
