Sie können komplexen Mengensituationen durch Definieren von untergeordneten Kriterien begegnen.
Untergeordnete Kriterien ähneln einer Materialdefinition. Mithilfe von untergeordneten Kriterien kann eine Materialmenge durch die Kombination aller Flächen der darin enthaltenen Untermaterialien wiedergegeben werden.
Einige Fälle, in denen untergeordnete Kriterien angewendet werden können, werden in den folgenden Abschnitten beschrieben.
Überlappende Materialien

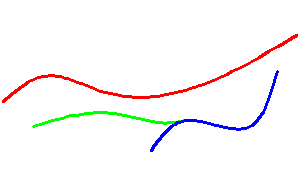

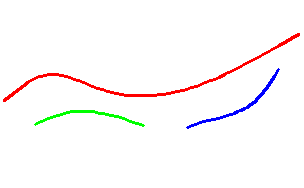

Die folgende Abbildung zeigt eine Bedingung von überlappenden Materialien, der mithilfe von untergeordneten Kriterien begegnet werden kann.
(1) ist die Oberkante des vorhandenen Geländes, (2) ist die Oberkante von Subsoil und (3) ist die Oberkante von Rockbed.
Zum Definieren von Materialien für diese Situation können Sie die folgenden untergeordneten Kriterien verwenden:
Definition von Material 1
-
Untergeordnete Kriterien 1
- DGM-Name: Urgelände; Bedingung: Unter
- DGM-Name: Subsoil; Bedingung: Über
-
Untergeordnete Kriterien 2
- DGM-Name: Urgelände; Bedingung: Unter
- DGM-Name: Rockbed; Bedingung: Über

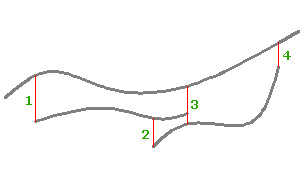

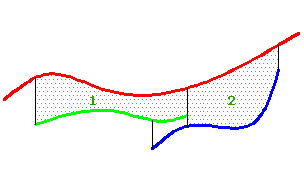

Zum Berechnen von Mengen für diese Situation fügt Autodesk Civil 3D vertikale Verknüpfungen (1-4) zum Erstellen von geschlossenen Hüllen hinzu, wie in der folgenden Abbildung gezeigt.

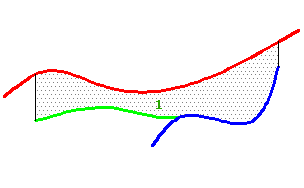

Die untergeordneten Kriterien werden wie folgt angewendet, wobei (1) Untergeordnete Kriterien 1 ist (unter Urgelände, über Subsoil) und (2) Untergeordnete Kriterien 2 ist (unter Urgelände, über Rockbed).
Nicht überlappende Materialien

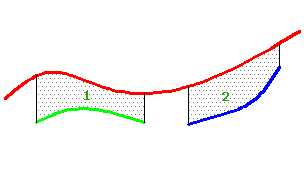

Die gleichen untergeordneten Kriterien können bei nicht überlappenden Materialien angewendet werden, wie in der folgenden Abbildung gezeigt.
Die untergeordneten Kriterien werden wie folgt angewendet, wobei (1) Untergeordnete Kriterien 1 ist (unter Urgelände, über Subsoil) und (2) Untergeordnete Kriterien 2 ist (unter Urgelände, über Rockbed).
Sich überschneidende Materialien

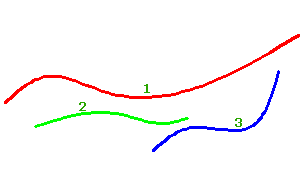

Der Fall von sich überschneidenden Materialien wird in der folgenden Abbildung gezeigt.
In diesem Fall, bei dem sich die DGMs von Subsoil und Rockbed überschneiden, könnten untergeordnete Kriterien mit 3 DGMs verwendet werden: Unter Urgelände, Über Subsoil und Über Rockbed.
Materialien in Überhang-Situationen

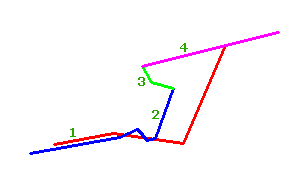

Der Fall von Felsbruchmaterial in einer Überhang-Situation wird in der folgenden Abbildung gezeigt, wobei (1) Festpunkt, (2) Gesteinsschicht, (3) Fels Unter und (4) Fels Oben ist.
In diesem Fall würden Sie folgende untergeordnete Kriterien definierten:
Materialdefinition für Felsbruch
-
Untergeordnete Kriterien 1
- DGM-Name: Festpunkt; Bedingung: Über
- DGM-Name: Gesteinsschicht; Bedingung: Unter
-
Untergeordnete Kriterien 2
- DGM-Name: Fels Unter; Bedingung: Über
- DGM-Name: Fels Oben; Bedingung: Unter
-
Untergeordnete Kriterien 3
- DGM-Name: Festpunkt; Bedingung: Über
- DGM-Name: Fels Oben; Bedingung: Unter

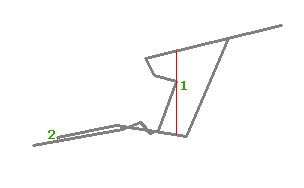

Zum Berechnen von Mengen für diese Situation fügt Autodesk Civil 3D vertikale Verknüpfungen (1-2) zum Erstellen von geschlossenen Hüllen hinzu, wie in der folgenden Abbildung gezeigt.

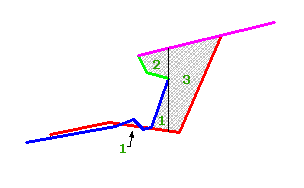

Die untergeordneten Kriterien werden wie folgt angewendet, wobei (1) Untergeordnete Kriterien 1 ist (über Festpunkt, unter Gesteinsschicht), (2) Untergeordnete Kriterien 2 ist (über Fels Unter, unter Fels Oben) und (3) Untergeordnete Kriterien 3 ist (über Festpunkt, unter Fels Oben).
Die Mengen für die drei untergeordneten·Kriterien werden dann kombiniert, um die Summe des Felsbruchsmaterials für jede Station zu ergeben.
