Mit den Materialmengenfunktionen können Sie anhand von Querprofillinien-Gruppen Querprofil-Materialmengen berechnen und entsprechende Berichte erstellen.
Sie können Tabellen und Berichte erstellen für:
- Mengen entlang einer Achse (Vergleich verschiedener Entwurfsoberflächen und bestehender Geländeoberflächen).
- Mengen für Profilarten, wobei es sich um geschlossene Querprofilflächen handelt, die aus einem einzigen Querschnittsbestandteil erstellt wurden. Beispiel: Ein Bordstein (eine geschlossene Fläche innerhalb eines Bordsteins oder Bord- und Rinnsteins aus Beton).
Sie können Materialmengendaten in standardmäßigen Autodesk Civil 3D-Tabellenformaten anzeigen oder in eine XML-Datei exportieren und dann anzeigen.
Für Materialmengenberichte werden übertragbare und erweiterbare Kriterieneinstellungen verwendet. Sie können Kriterien anhand vorhandener Daten (wie etwa DGMs und Querprofillinien-Gruppen) oder anhand von standardmäßigen DGM-Namen erstellen.
Als Vorbereitung auf die Erstellung von Materialmengendaten erstellen Sie eine Materialliste und wenden die vordefinierten Kriterien darauf an. Dabei ordnen Sie vorhandene DGMs oder andere Objekte den Namen in den Kriterien zu. Nachdem die Materialliste erstellt wurde, werden die Einstellungen und Mengenberechnungen mit der Querprofillinien-Gruppe gespeichert und können zum Erstellen von Tabellen und Berichten verwendet werden.
Profilmengenmethoden
Beim Berechnen der Materialien für eine Querprofillinien-Gruppe können Sie drei verschiedene Mengen-Berechnungsmethoden verwenden: Durchschnittliche Endfläche, Prismoid oder Mengen nach Prismenmethode.
- Wenn die Abtrags-/Auftragsflächen zwischen zwei aufeinanderfolgenden Stationen eine ähnliche Form haben, kann die Methode für durchschnittliche Endflächen verwendet werden.
- Wenn das Gelände über größere Änderungen zwischen den Stationen verfügt, kann die Prismenmethode genauer sein.
- Die Mengenberechnung nach Prismenmethode verwendet zum Interpolieren der Mengen zwischen Querprofillinien die tatsächlichen DGM-Daten und keine Formeln. Diese Methode ist besonders nützlich, wenn es DGM-Dreieckskanten gibt, die kleiner sind als das Querprofillinien-Intervall.
Sie können die zu verwendende Mengenmethode in den folgenden Dialogfeldern angeben:
- Materialien berechnen Weitere Informationen erhalten Sie unter So generieren Sie eine Materialliste für eine Querprofillinien-Gruppe.
- Materialliste bearbeiten Weitere Informationen erhalten Sie unter So generieren Sie eine Materialliste für eine Querprofillinien-Gruppe.
- Querprofillinien-Gruppen-Eigenschaften, Registerkarte Materialliste. Weitere Informationen finden Sie unter So Bearbeiten Sie Eigenschaften von Querprofillinien-Gruppen.
Methode Durchschnittliche Endfläche
Mit der Methode Durchschnittliche Endfläche werden Mengen berechnet, indem die Fläche eines Materialtyps an einer Station der Fläche des Materialtyps an der nächsten Station hinzugefügt, die Summe durch zwei geteilt und das Ergebnis mit dem Abstand zwischen den Querprofilen (L) multipliziert wird.
Prismoid-Methode
Die Prismoid-Methode ähnelt der Methode für die Durchschnittliche Endfläche, sie verwendet jedoch ein weiteres Querprofil in der Mitte der zwei aufeinander folgenden Stationen.
Mengen nach Prismenmethode
Bei Mengen nach Prismenmethode können nur Materiallisten verwendet werden, die nur zwei DGMs aufweisen, und keine Materiallisten mit Profilarten des 3D-Profilkörpers.

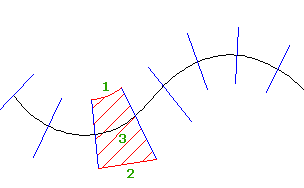

Bei der Mengenberechnung nach Prismenmethode erstellt Autodesk Civil 3D Polygone zwischen Querprofillinien und berechnet dann die begrenzten Mengen für diese Polygone. Die Polygone werden durch Verbinden des Abstands der Querprofillinien zwischen zwei aufeinanderfolgenden Stationen erstellt, wie in der folgenden Abbildung gezeigt.
- Wenn die Abstände einheitlich sind, wird eine Linie, die die Krümmung der Mittellinie widerspiegelt, verwendet, um die Querprofillinien zu verbinden (1).
- Wenn die Abstände nicht einheitlich sind, wird eine gerade Linie zum Verbinden der Querprofillinien verwendet (2).
- Die Menge wird dann für die Fläche innerhalb des Polygons berechnet (3), und zwar für jedes Material in der Materialliste der Querprofillinien-Gruppe.
Die Menge wird an der zweiten Querprofillinie des Polygons erfasst. Mit der ersten Querprofillinie in der Querprofillinien-Gruppe ist daher eine Nullmenge verknüpft.
