So fügen Sie Ansichtsblöcken zu einer MV-Blockdefinition hinzu

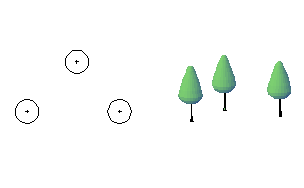

Fügen Sie Ansichtsblöcke hinzu, die den einzelnen Anzeigedarstellungen entsprechen.

Sie können z. B. verschiedene Einstellungen für die Draufsicht und den Höhenplan angeben.

  1. Geben Sie an der Befehlszeile MvBlockDefEdit ein:
  2. Wählen Sie im Dialogfeld Eigenschaften von MV-Blockdefinition die MV-Blockdefinition aus der Liste MV-Block-Name aus.
  3. Wählen Sie unter MV-Block-Komponenten die Anzeigedarstellung aus, der die Ansichtsblöcke hinzugefügt werden sollen.

    Für MV-Blöcke stehen zwei Darstellungen zur Verfügung:

    • Wählen Sie für alle Draufsichten die Option 2D-Ansichtsblöcke.
    • Wählen Sie für alle übrigen Ansichten die Option 3D-Ansichtsblöcke.
  4. Klicken Sie auf das Plus-Symbol.
  5. Wählen Sie im Dialogfeld Block wählen einen Ansichtsblock aus.
  6. Wenn Sie Ansichtsblöcke in anderen Darstellungen definieren möchten, wiederholen Sie die Schritte 4 und 5.
  7. Klicken Sie auf OK.
