Informationen zum Erstellen von Achsen mithilfe der Achswerkzeuge

Sie können eine Achse mithilfe der Achswerkzeuge erstellen.

Erstellen Sie eine Achse mit dem Layout-Befehl. Geben Sie einen eindeutigen Namen, ein Gebiet (falls erforderlich), einen Stil und Beschriftungssatz sowie Optionen für den richtlinienkonformen Entwurf an. Dann können Sie die Achswerkzeuge verwenden, um die Achse zu zeichnen.

Der Werkzeugkasten enthält zwei Arten von Werkzeugen zur Achserstellung:

• Werkzeuge zum Freihandzeichnen von Linien, Bogen und Übergangsbogen.
• Auf Abhängigkeiten aufbauende Werkzeuge, mit denen einzelne Objekte durch Parameter wie Länge und Radius definiert werden.

Sie können mithilfe eines der folgenden Befehle ein schnelles Layout der Achse erstellen. Die Linien und Bogen, die Sie erstellen, sind feste Objekte, die bearbeitet werden können, ohne dass die Tangentialität verloren geht.

Tangente-Tangente (ohne Bogen)

Verwenden Sie diesen Befehl zum Erstellen eines schnellen Layouts einer Achse. Geben Sie Tangentenschnittpunkte (TS) an. Fügen Sie später optional Bogen hinzu.

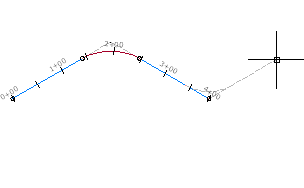

Tangente-Tangente (mit Bogen)

Verwenden Sie diesen Befehl für das Layout einer Achse, indem automatisch Bogen an Schnittpunkten (TS) erstellt werden. Bogenparameter sind die aktuellen Werte im Dialogfeld Einstellungen für Bogen und Übergangsbogen.

Tipp: Wenn Sie aufgefordert werden, die Richtung, den Radius und die Länge einzugeben, können Sie transparente Befehle verwenden. Mit dem Stationsversatz können beliebige Punkte angegeben werden. Weitere Informationen finden Sie unter Informationen zu transparenten Befehlen.
