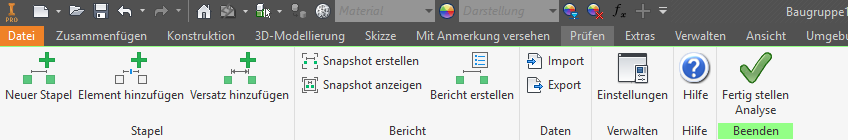

Klicken Sie auf der Registerkarte Umgebungen auf Tolerance Analysis, um diese Umgebung zu öffnen. Klicken Sie auf der Registerkarte Tolerance Analysis in der Gruppe Verwalten auf Einstellungen, um das Dialogfeld zu öffnen, und geben Sie die passenden Vorgabetoleranzen an.
Vorgabetoleranzen
Gibt die Vorgaben in metrischen (SI) und US-Standardmaßeinheiten (USC) an. Wenn für ein Bauteil in der Baugruppe eine andere vorgabemäßige Maßeinheit verwendet wird, werden die Toleranzen, die für die Einheit im selben Messsystem wie die Einheit des Bauteils definiert wurden, in den entsprechenden Wert in diesem Bauteil umgewandelt. Wenn beispielsweise für eines der Bauteile im Stapel Zentimeter verwendet werden und die vorgegebene Toleranz für Lineare Bemaßung auf der Registerkarte mm 0.1 beträgt, erhalten alle linearen Bemaßungen, die in dem Bauteil definiert wurden, eine Vorgabetoleranz von 0.01 cm. Wir empfehlen, in Tolerance Analysis die Einheiten zu verwenden, die in Ihren CAD-Dateien definiert wurden, um Unterschiede bei Einheiten in Ihren Modellen automatisch zu verwalten.
Symmetrische ±-Toleranzen werden für lineare und Größenbemaßungen angenommen.
Vorgegebene Zielqualität (Analysetyp)
Legt den vorgegebenen Analysetyp fest, der für jede neue Stapeldefinition verwendet wird. Jede Stapeldefinition kann nach der Definition geändert werden, daher sollten Sie diese Einstellung nur ändern, wenn Sie normalerweise RSS- oder allgemeinere statistische Analysen durchführen.
Vorgegebene statistische Qualitätsmetriken und -werte
Gibt die Qualitätsmetrik, die am häufigsten für Ihre statistischen Analysen verwendet wird, sowie das zugehörige Qualitätsziel an. Sie können diese Einstellung für jeden Stapel ändern, den Sie definieren.
Modelloptionen
Mit Vorgabe-Cp legen Sie die vorgegebene Annahme zur Definition der statistischen Verteilung der einzelnen Bemaßungen im Stapel fest.
Die restlichen Einträge definieren den Maßstab und die Farbeigenschaften der Toleranzanmerkungen und Bemaßungen, die im Modell und in Berichten verwendet werden.
